PIX 2024 年新功能

​

PIX 效能

​

PIX on XBOX 和 PIX on Windows：UX 效能

​

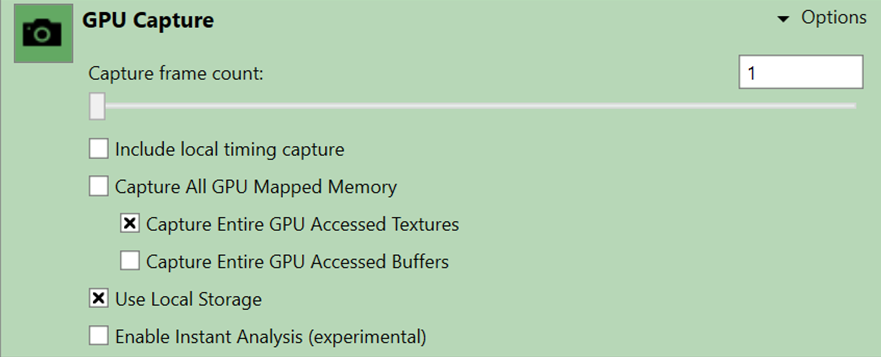

PIX on XBOX GPU 擷取的開發人員反覆運算時間改進

​

本機存放模式

​

分析效能

​

使用快取資料的二次分析功能

​

PIX on Windows GPU 擷取的開發人員反覆運算時間改進

• 管線索引標籤現在填入資料的速度更快。
• Shader Access Tracking 現在是選用功能。若要啟用此功能，請選取 Gather Accessed Resources 按鈕。
• 更新後的 GPU 廠商外掛程式改善了資料收集速度。

​

PIX on XBOX GPU 偵錯

• 即時偵錯中的著色器例外狀況
• GPU 擷取中的著色器例外狀況
• 即時偵錯的 Invocations 視窗
• Watch 檢視中的執行緒監視
• 著色器符號檢視
• 支援 DirectX Raytracing (DXR) 著色器偵錯

​

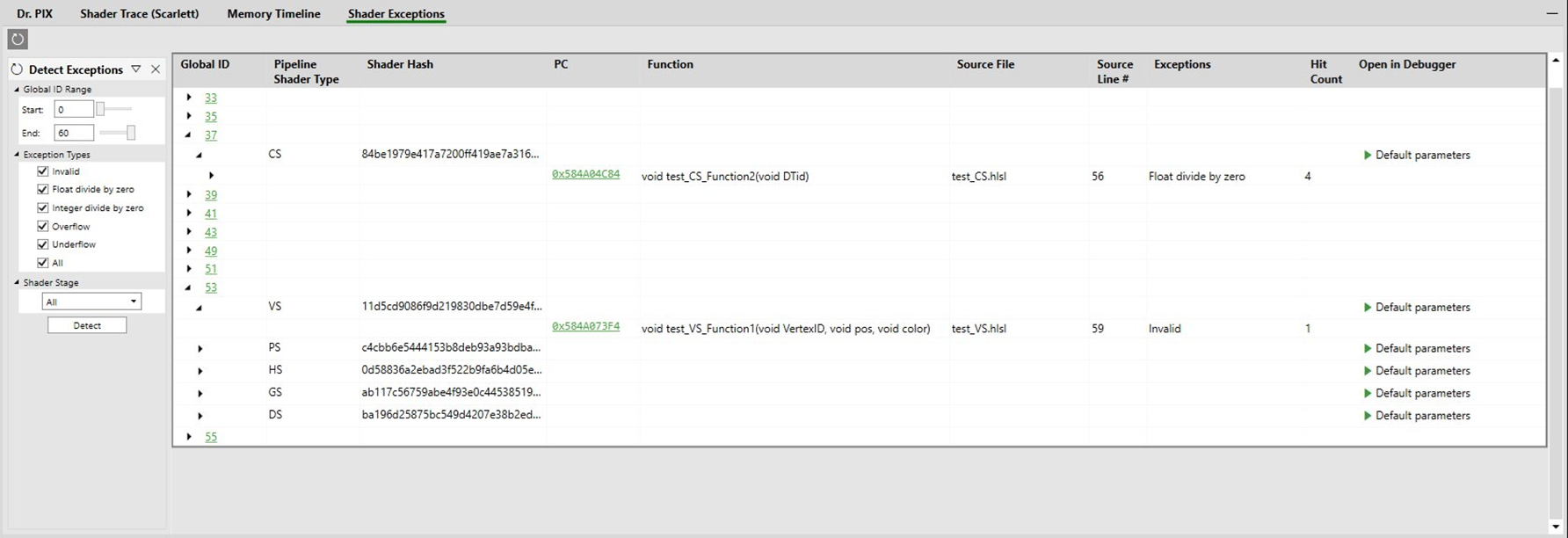

即時偵錯中的著色器例外狀況

• 偵測在 GPU 上執行之著色器程式中的錯誤。
• 找出數值計算中的問題。
• 攔截記憶體存取違規。

​

GPU 擷取中的著色器例外狀況

​

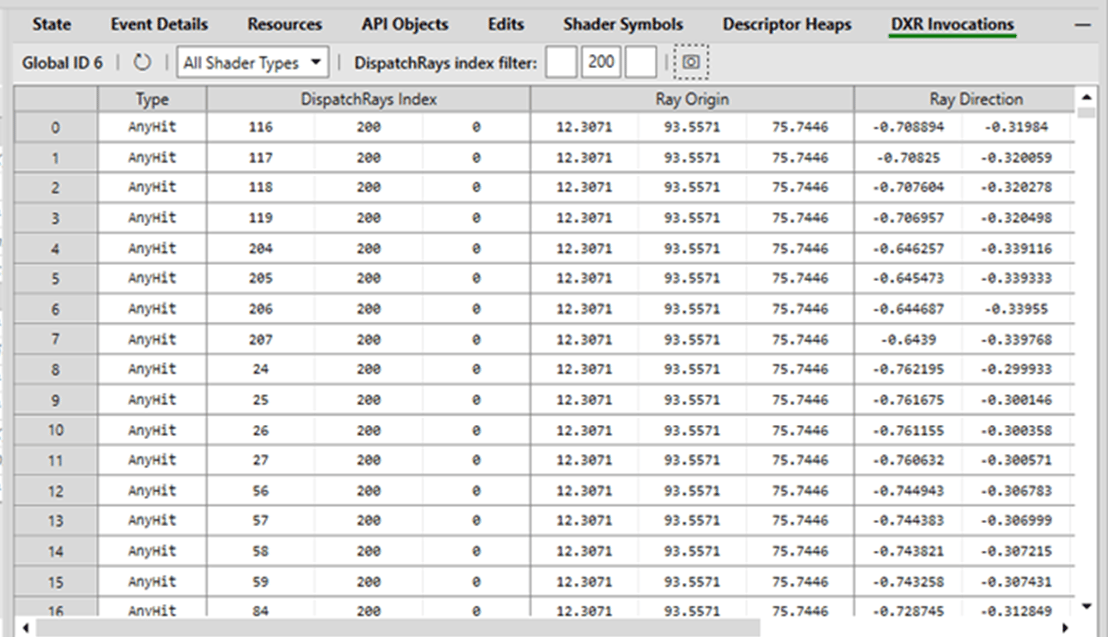

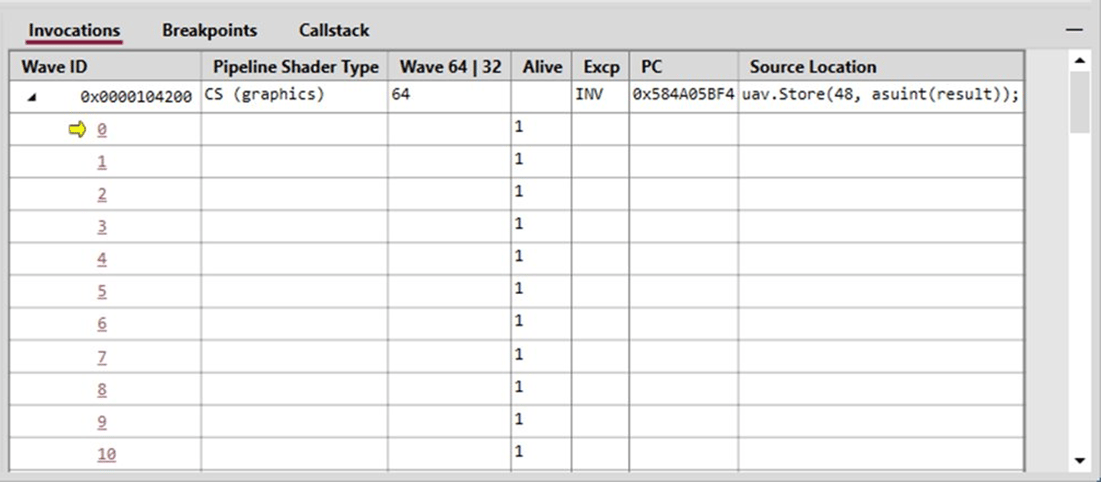

即時偵錯的 Invocations 視窗

​

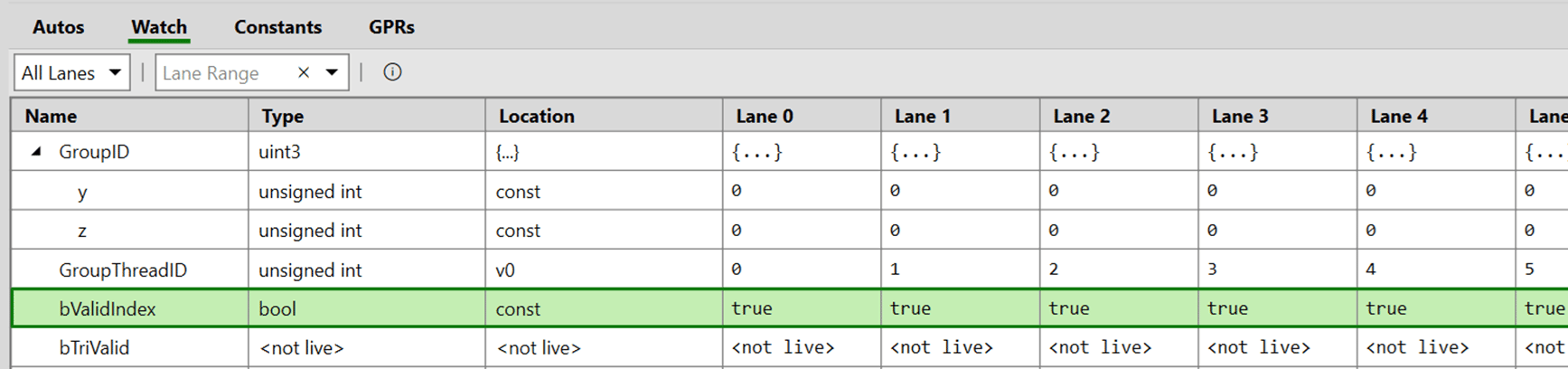

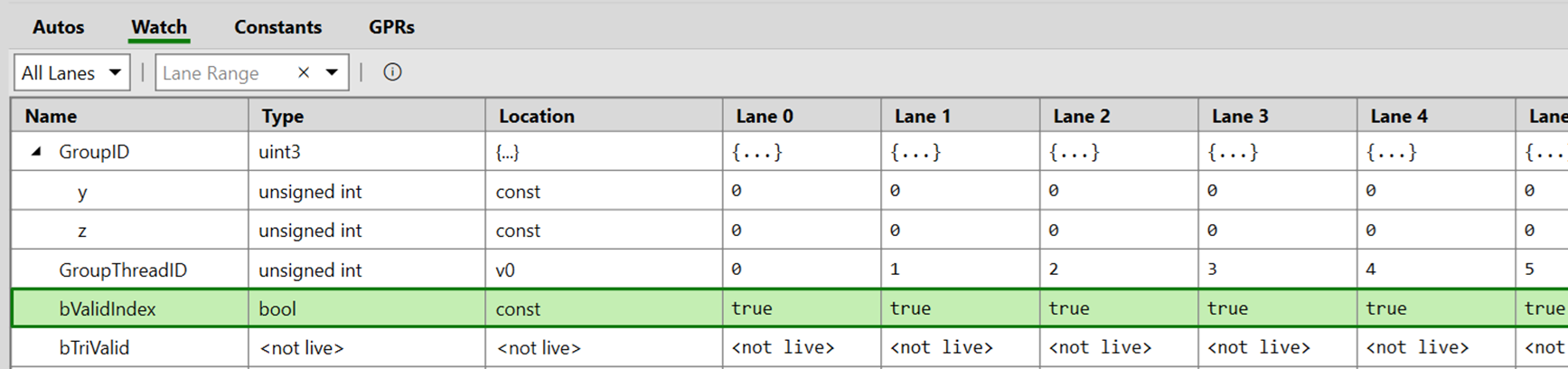

Watch 檢視中的執行緒

​

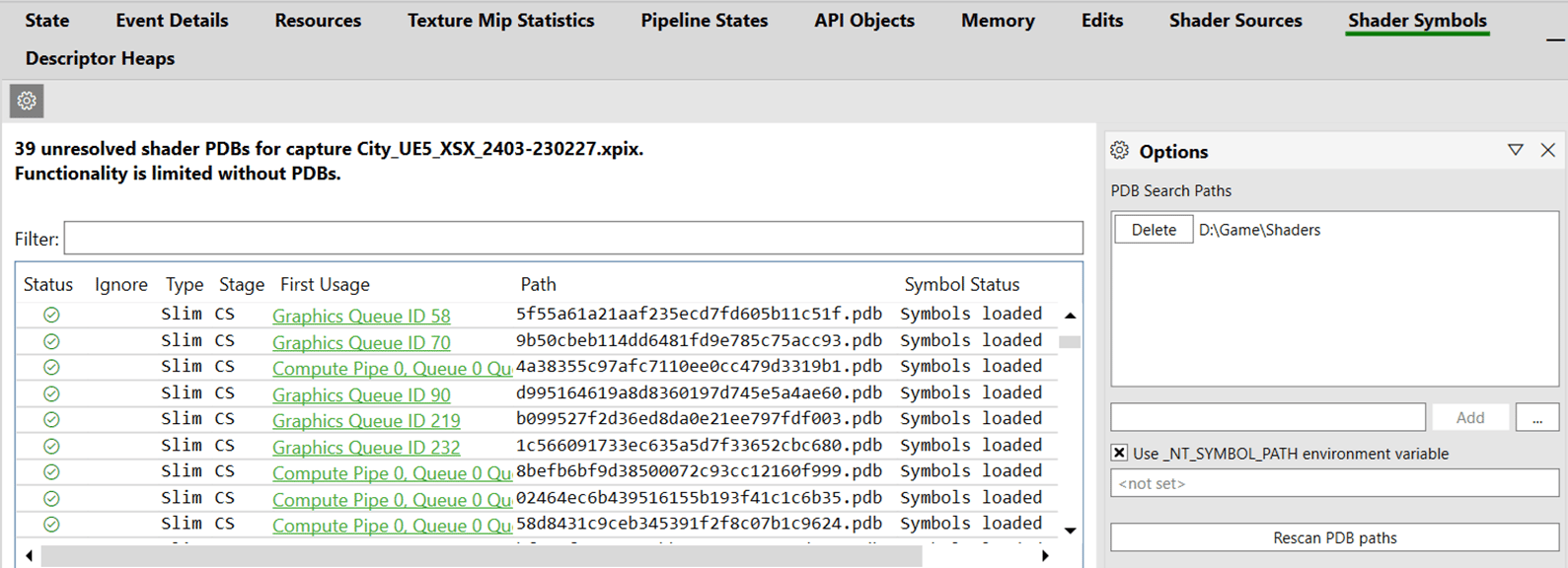

Shader Symbols 檢視

​

支援 DXR 著色器偵錯

• RayGen 著色器
• ClosestHit 著色器
• AnyHit 著色器
• Miss 著色器

​

GPU 停止回應分析

​

開發期間的 PIX on XBOX GPU 停止回應分析

• PIXBeginEvent
• PIXEndEvent
• PixSetMarker

​

零售環境中的 GPU 停止回應分析

• PixBeginRetailEvent
• PixEndRetailEvent
• PIXSetRetailMarker

​

GPU 效能分析

• GPU 擷取：記錄遊戲所進行的所有 Direct3D 12 API 呼叫，包括其參數資料。這可為您提供各種偵錯和分析功能。
• Timing 擷取：將 CPU 和 GPU 分析資料合併到單一擷取中，以進行深入的遊戲分析。這些資料是在遊戲執行時收集的，且額外負荷極低。
• Shader Explorer：協助改善和反覆調整著色器效能及暫存器使用量。您可以從 GPU 擷取、HLSL 著色器原始碼或著色器 .pdb 檔案使用它。
• 瓶頸識別：提供 GPU Trace 等工具，用於佔用率測量和瓶頸識別。
• 記憶體和資源管理：提供更快速的 API Objects Summary 檢視，以及 Texture MIP Statistics 檢視等新功能。
• 光線追蹤：包括新功能，例如在 Acceleration Structure Viewer 中依表面積啟發式成本著色，以及每個執行個體的熱度圖，以進行詳細分析。

​

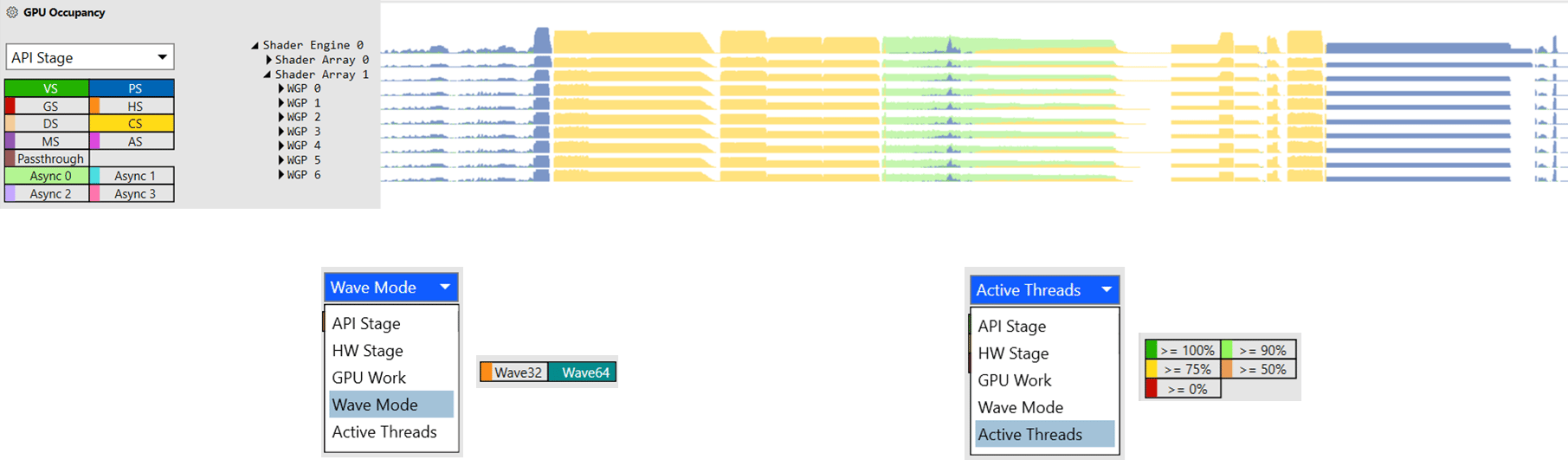

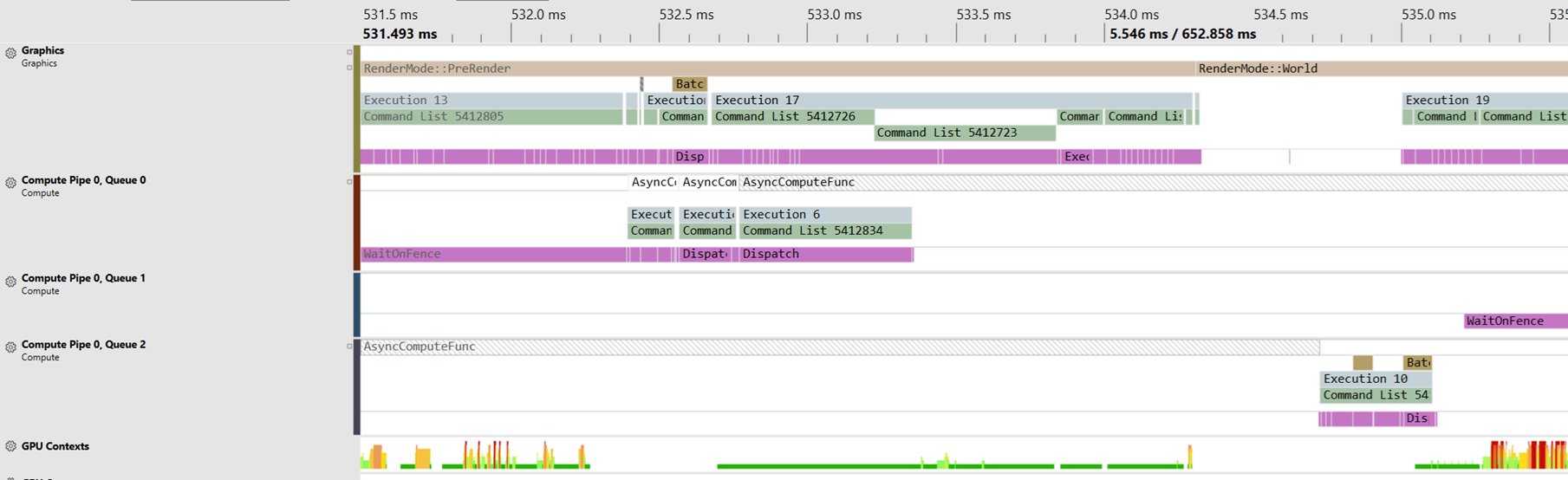

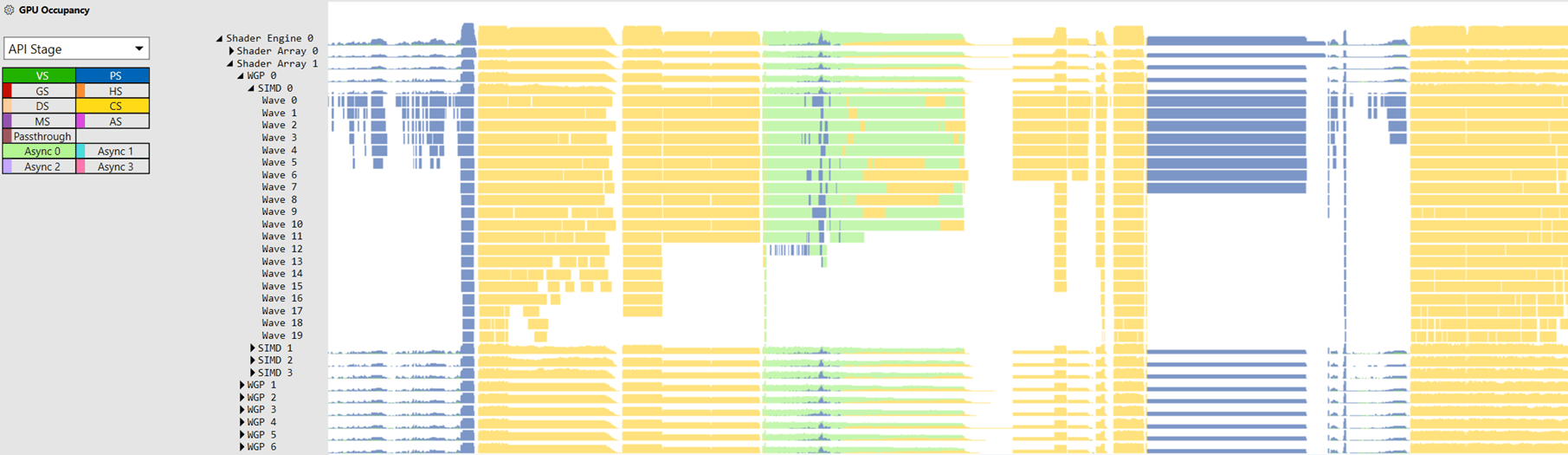

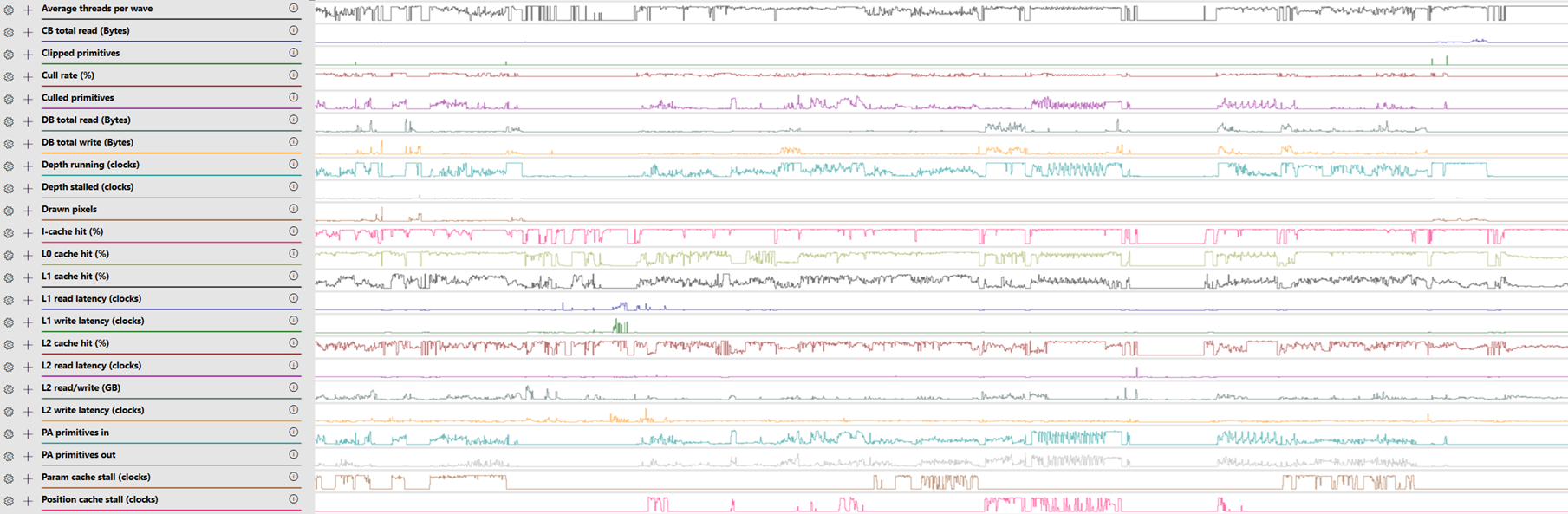

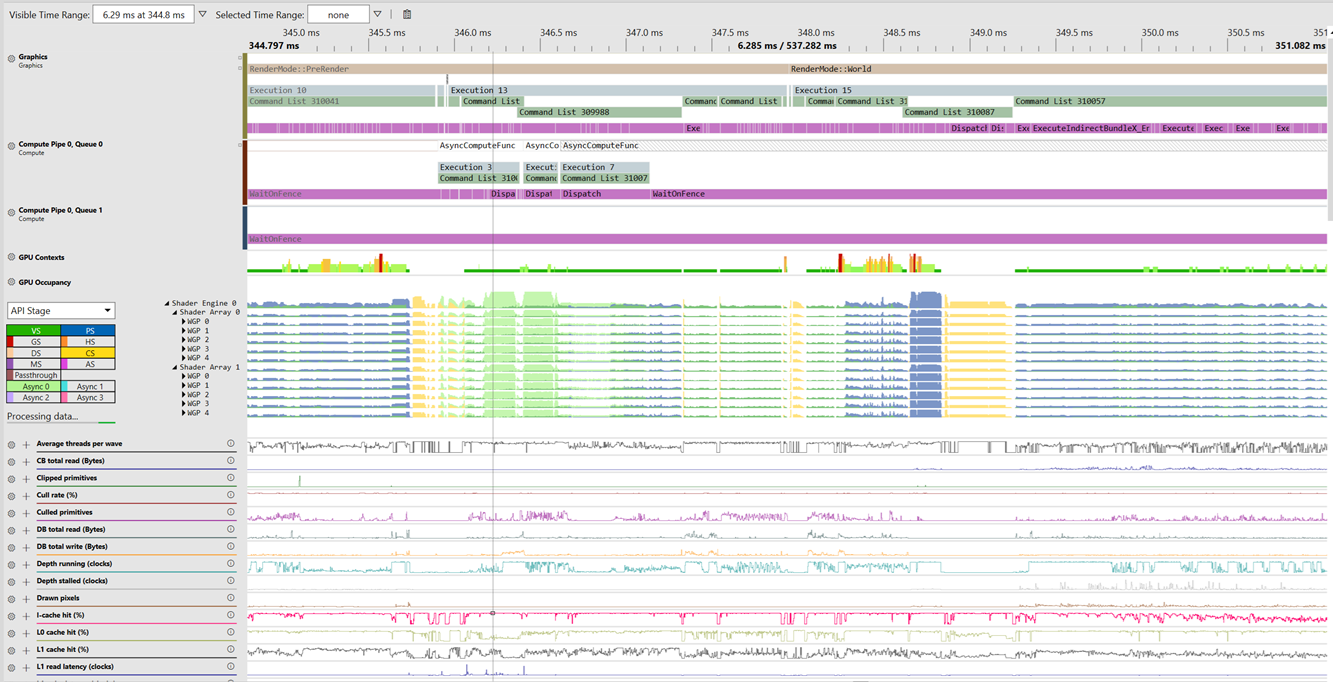

PIX on XBOX 效能分析：GPU Trace

​

Shader Explorer

​

瓶頸識別

​

光線追蹤

​

PIX on XBOX DXR：Acceleration Structure 檢視器

• 以色彩反映表面積啟發式 (SAH) 成本或分支。
• 每個執行個體的熱度圖檢視，可輕鬆找到最佳化的機會。
• 可編輯的最上層加速結構 (TLAS) 區段，用於修改 TLAS 輸入，並查看產生的週框體積階層 (BVH) 及其對計時的影響。

​

PIX on Windows DXR：Acceleration Structure 檢視器

​

記憶體和資源

​

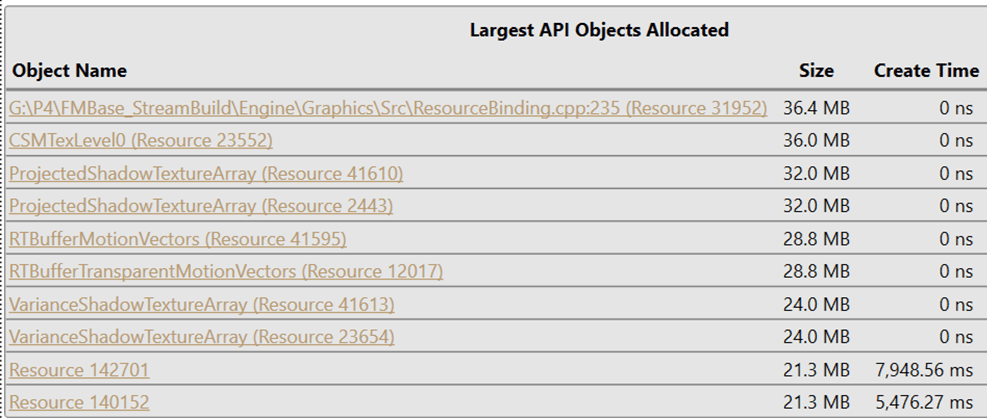

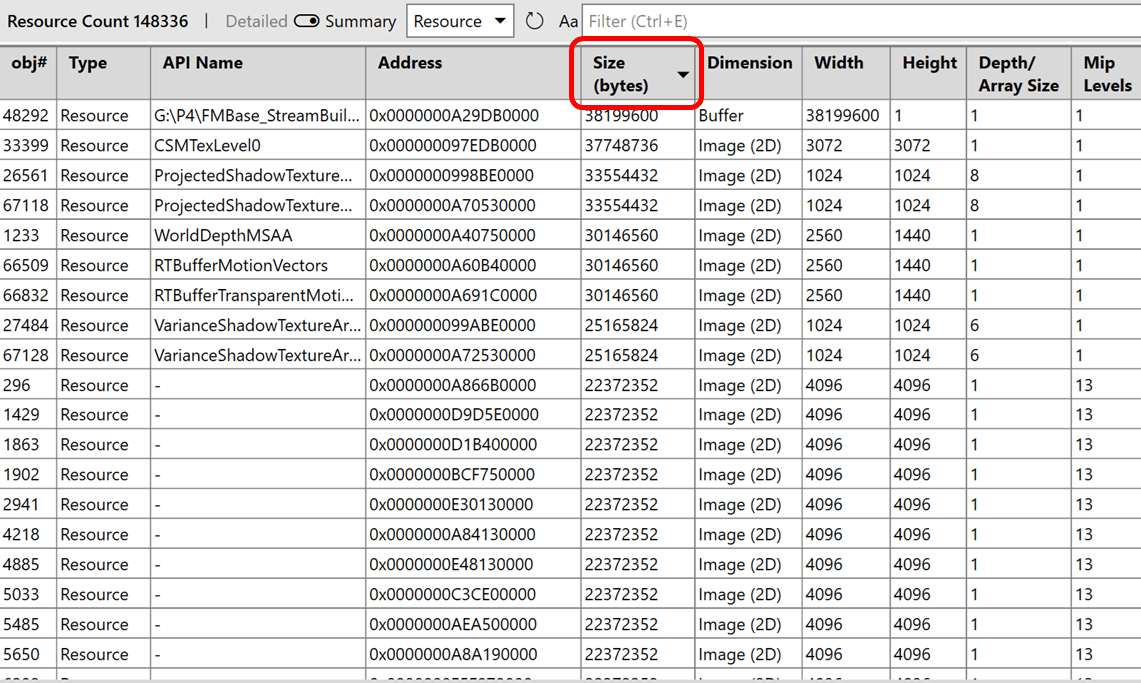

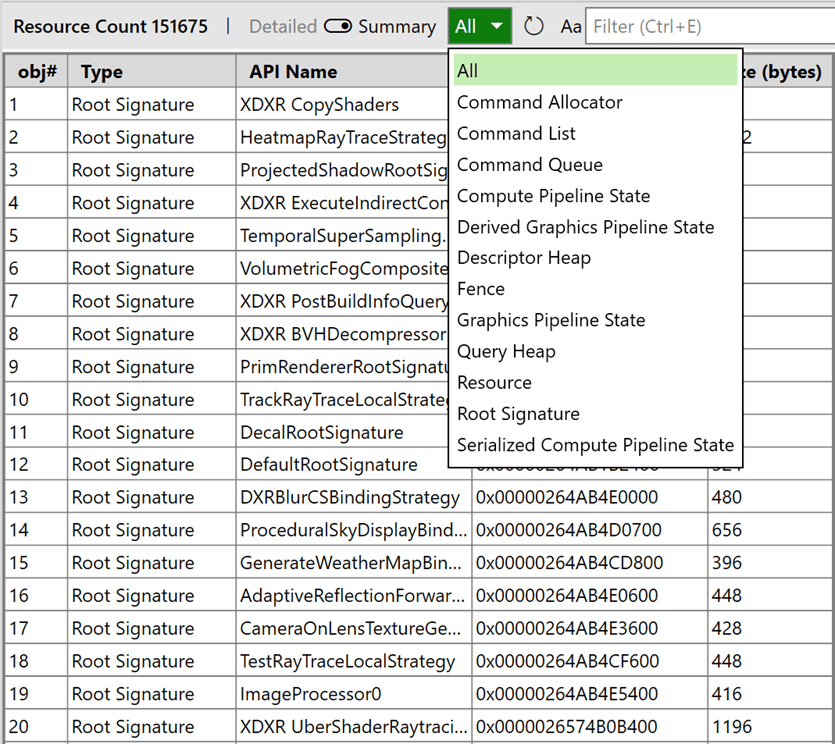

PIX on XBOX API Objects Summary 檢視

1. 前往 API Object Summary 檢視。
2. 篩選為僅顯示資源。
3. 找到 Size 資料行。
4. 選取大小資料行的標頭，依大小排序元素。

​

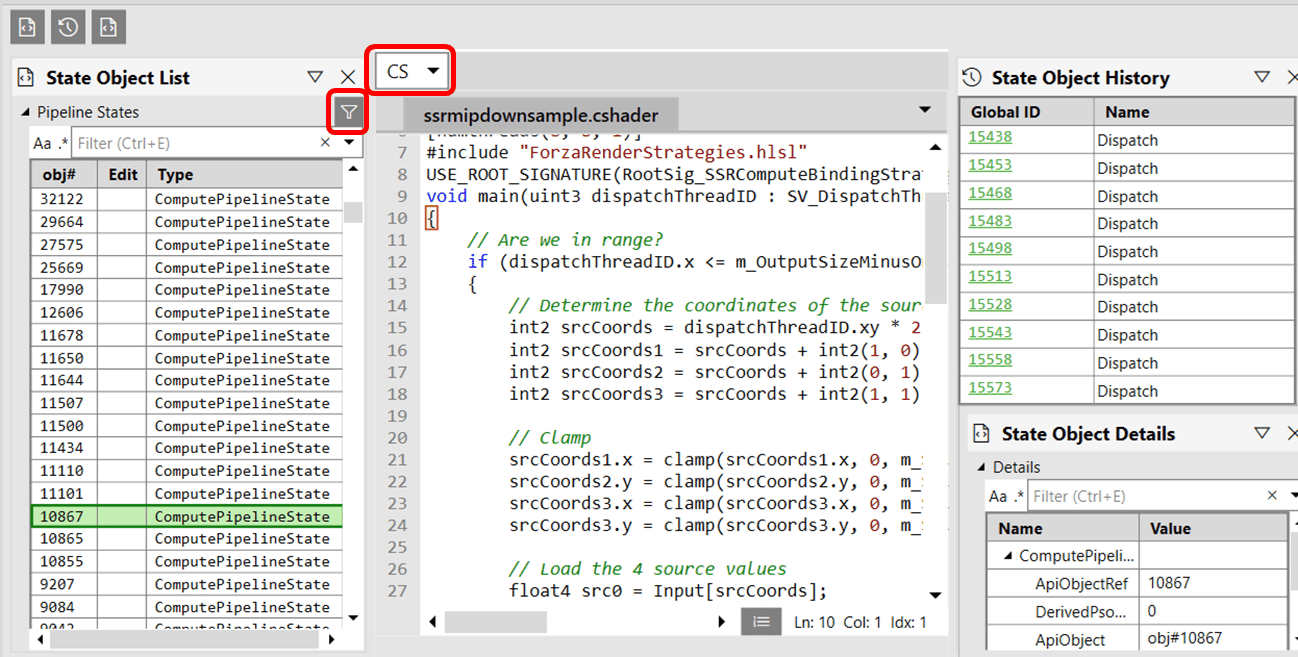

Pipeline State Object 檢視

​

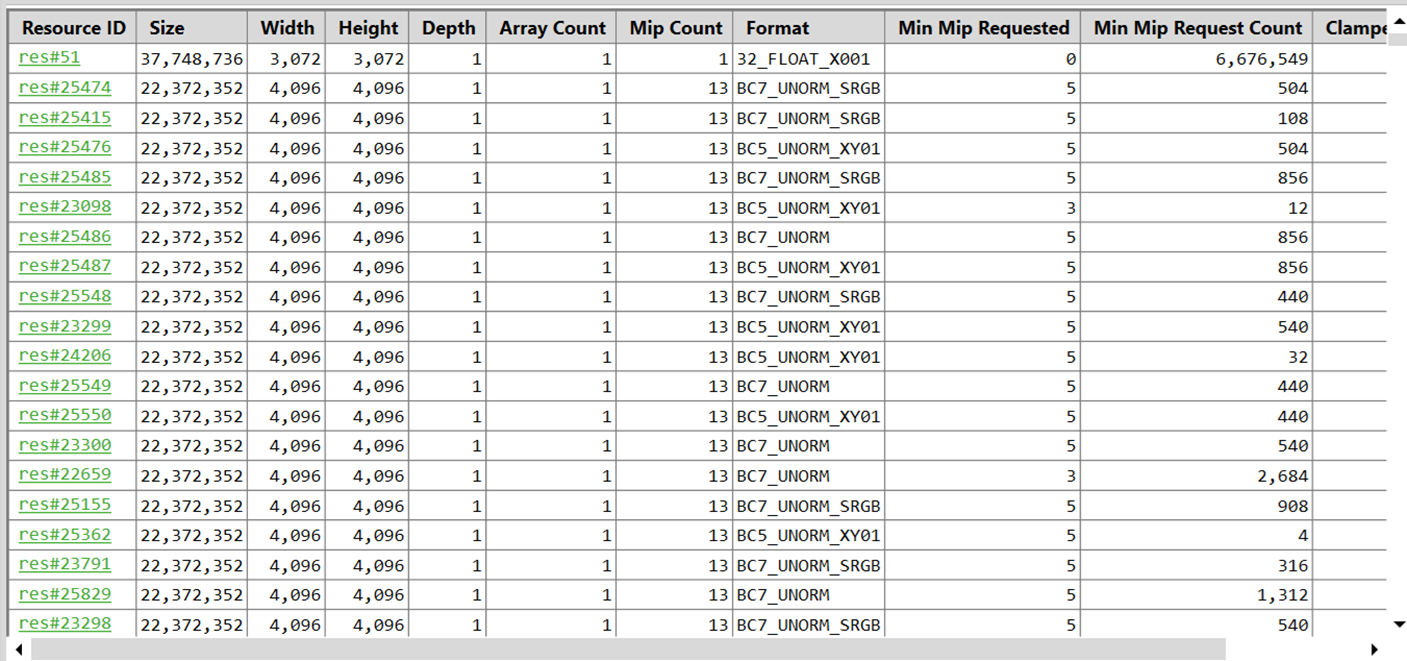

PIX on XBOX Texture MIP Statistics 檢視

​

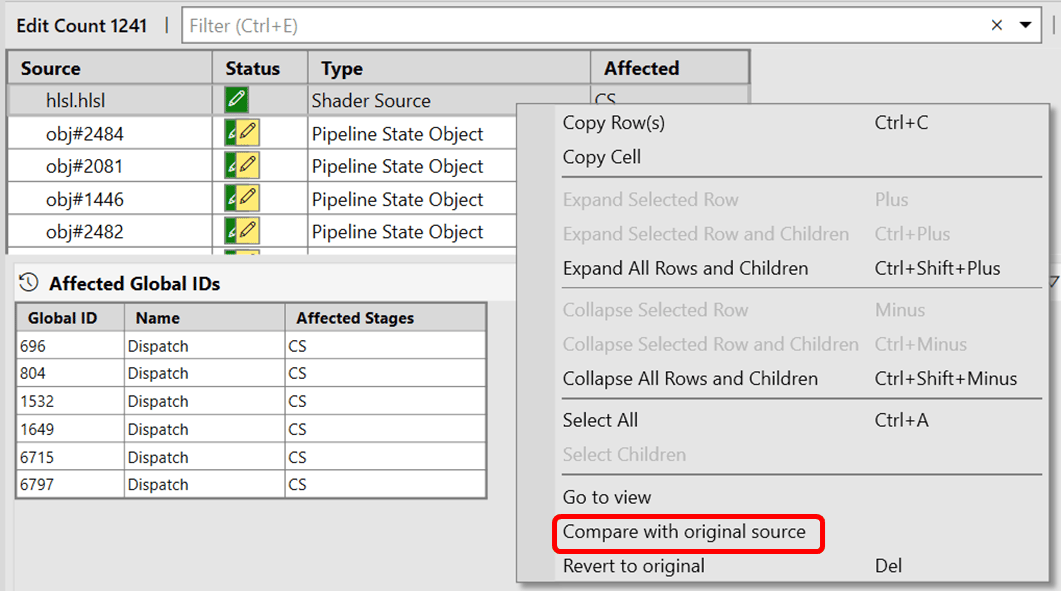

PIX on XBOX Edits 檢視

​

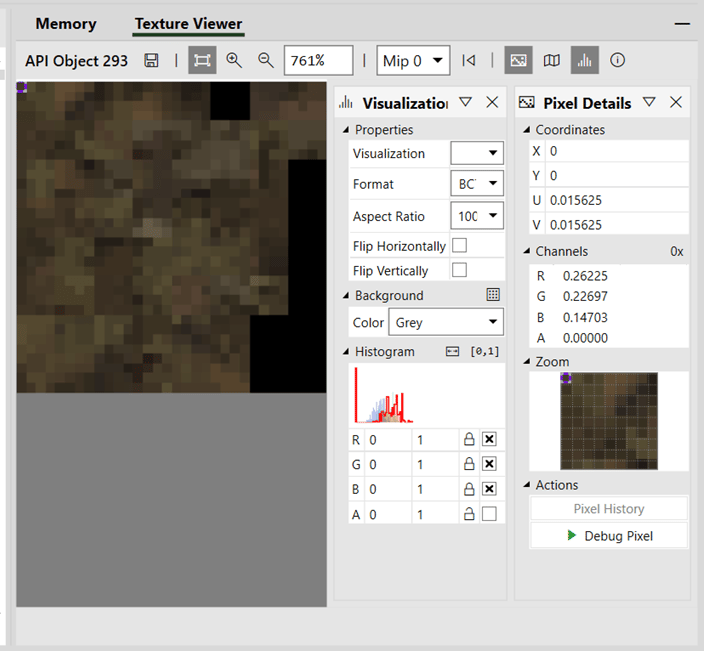

記憶體和資源即時檢視

​

PIX on XBOX 即時 GPU 檢視

​

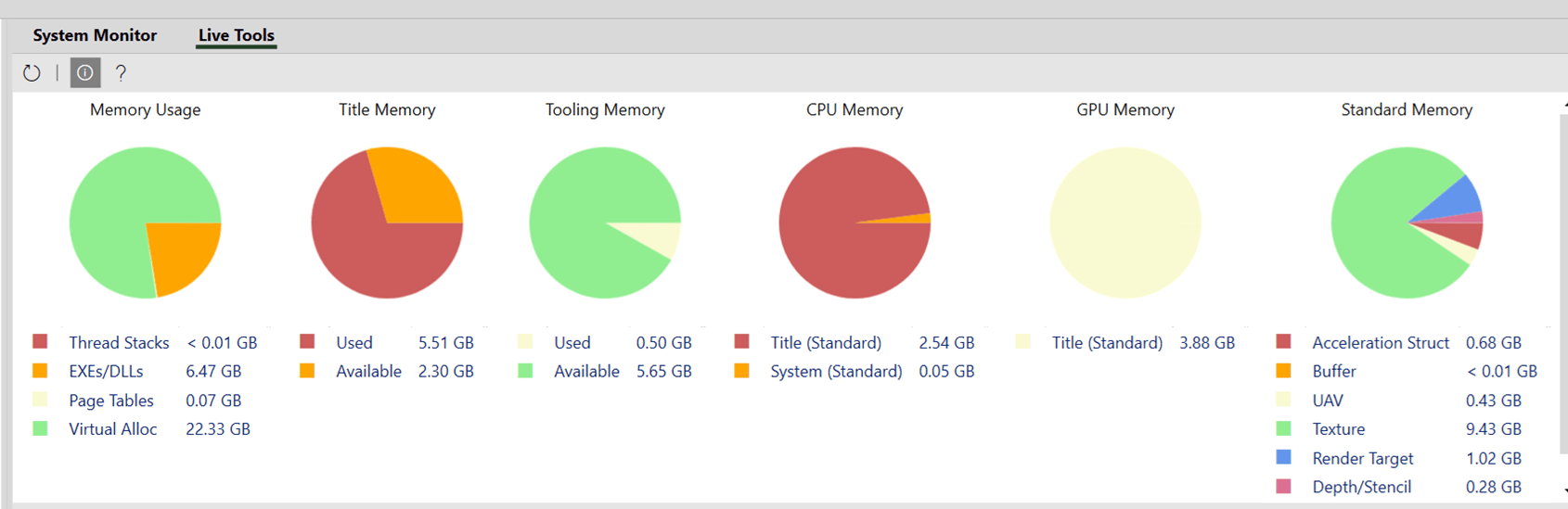

即時記憶體配置圖表

​

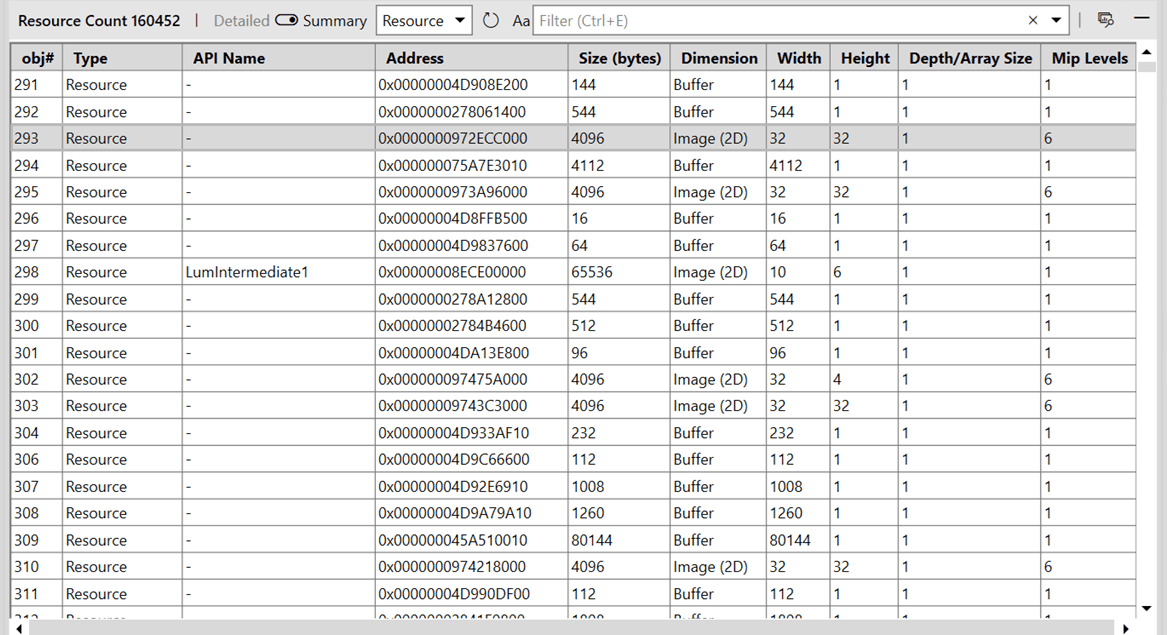

Live API Objects 檢視

​

PIX on XBOX Mesh 和 Texture Viewer 擴充性

​

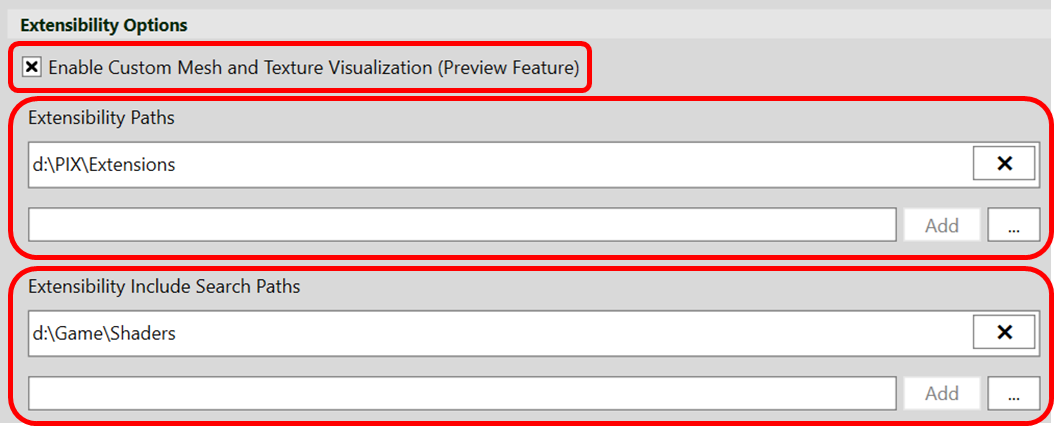

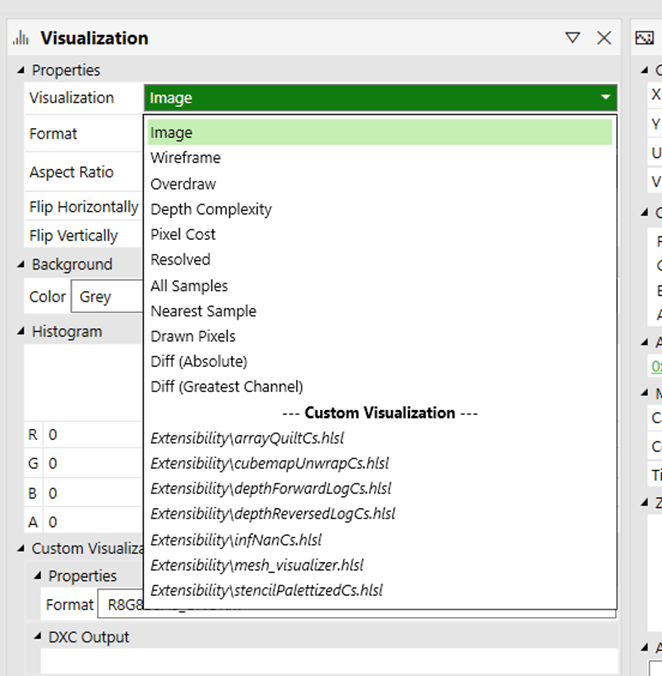

啟用 Mesh 和 Texture Viewer 視覺效果

​

擴充性程式設計模型

• PixExt_SelectedResourceRegister：存取目前在管線檢視中選取的資源
• PixExt_RenderTargetRegister0：RTV0
• PixExt_IndexBufferRegister：索引緩衝區
• PixExt_VertexBufferRegister0：頂點緩衝區 0
• PixExt_IndirectArgs：間接引數緩衝區

• void PixExt_StorePixel_Int(uint2 offset, int4 pixel)
• void PixExt_StoreVertex(uint offset, float4 vertex)

​

擴充性函式宣告

// Main function arguments
struct PixExt_ComputeInput
{
    uint3 dispatchThreadId : SV_DispatchThreadID;
    uint3 groupId : SV_GroupID;
    uint3 groupThreadId : SV_GroupThreadID;
    uint groupIndex : SV_GroupIndex;
};

​

Texture Viewer 擴充性範例

// Highlight Inf and NaN in a floating point texture with magenta.
Texture2D<float4> SelectedTexture : PixExt_SelectedResourceRegister;
[numthreads(8, 8, 1)]
void main(PixExt_ComputeInput input)  {
   float4 value = PixExt_ SelectedTexture.Load(int3(input.dispatchThreadId.xy, 0));
   if (	isinf(value.x) || isnan(value.x) ||
      isinf(value.y) || isnan(value.y) ||
      isinf(value.z) || isnan(value.z) ||
      isinf(value.w) || isnan(value.w)  )
      value = float4(1.0f, 0.0f, 1.0f, 1.0f);
      PixExt_StorePixel_Float(input.dispatchThreadId.xy, value);
}

// Highlight Inf and NaN in a floating point texture with magenta.
[numthreads(8, 8, 1)]
void main(PixExt_ComputeInput input)  {
   float4 value = PixExt_SelectedResourceRegister.Load(int3(input.dispatchThreadId.xy, 0));
   if (	isinf(value.x) || isnan(value.x) ||
      isinf(value.y) || isnan(value.y) ||
      isinf(value.z) || isnan(value.z) ||
      isinf(value.w) || isnan(value.w)  )
      value = float4(1.0f, 0.0f, 1.0f, 1.0f);
      PixExt_StorePixel_Float(input.dispatchThreadId.xy, value);
}

// Highlight Inf and NaN in a floating point texture with magenta color.
Texture2D<float4> SelectedTexture : PixExt_SelectedResourceRegister;
[numthreads(8, 8, 1)]
void main(PixExt_ComputeInput input)  {
   float4 value = SelectedTexture.Load(int3(input.dispatchThreadId.xy, 0));
   if (	isinf(value.x) || isnan(value.x) ||
      isinf(value.y) || isnan(value.y) ||
      isinf(value.z) || isnan(value.z) ||
      isinf(value.w) || isnan(value.w)  )
      value = float4(1.0f, 0.0f, 1.0f, 1.0f);
      PixExt_StorePixel_Float(input.dispatchThreadId.xy, value);
}

​

Direct3D 功能支援

​

PIX Timing 擷取效能

​

Timing 擷取功能

• Summary 檢視
• Checklist
• 循環 Timing 擷取
• Memory 檢視
• Metrics 檢視 Consolidated Events Editor
• 取樣函式火焰圖

​

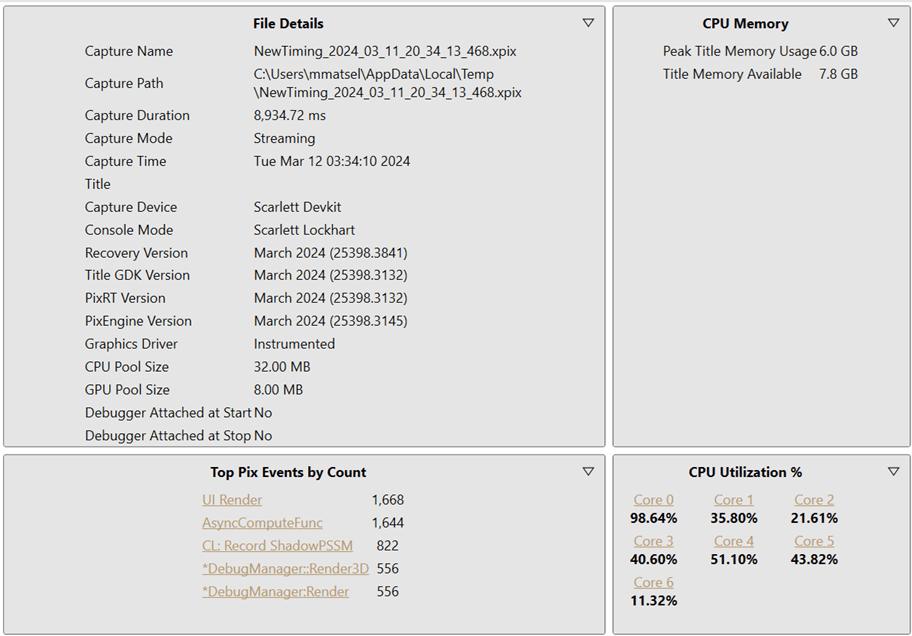

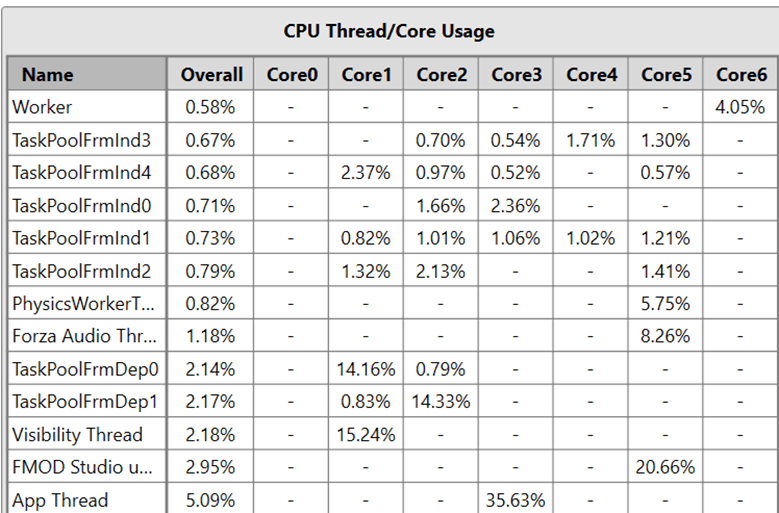

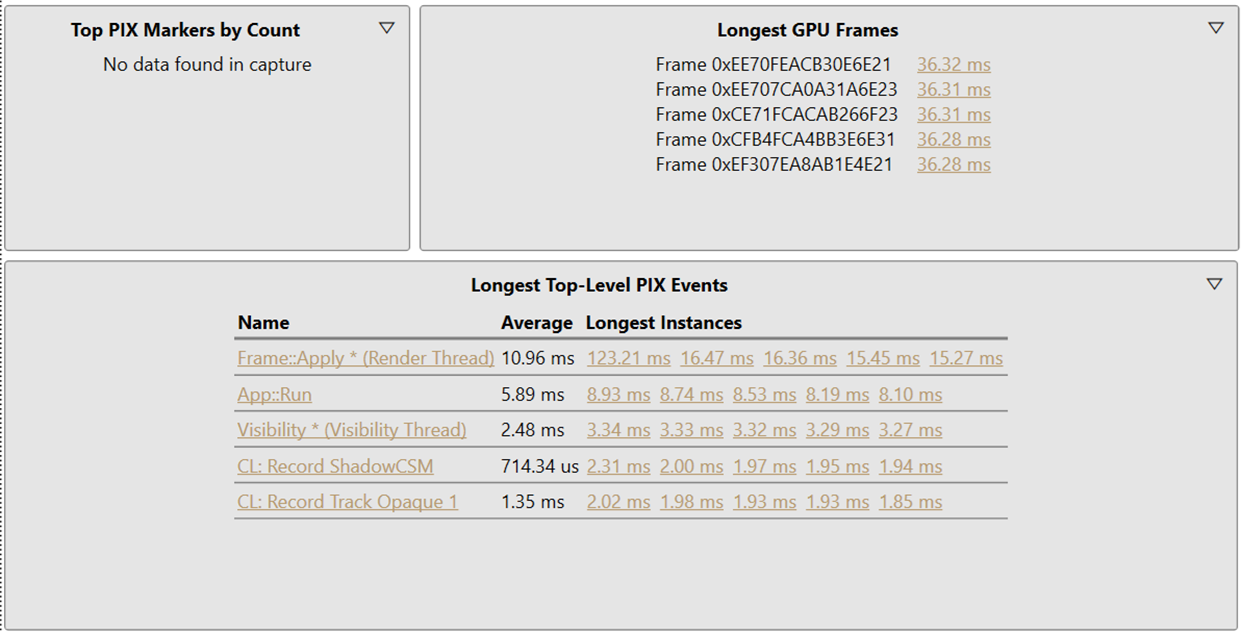

Summary 檢視

​

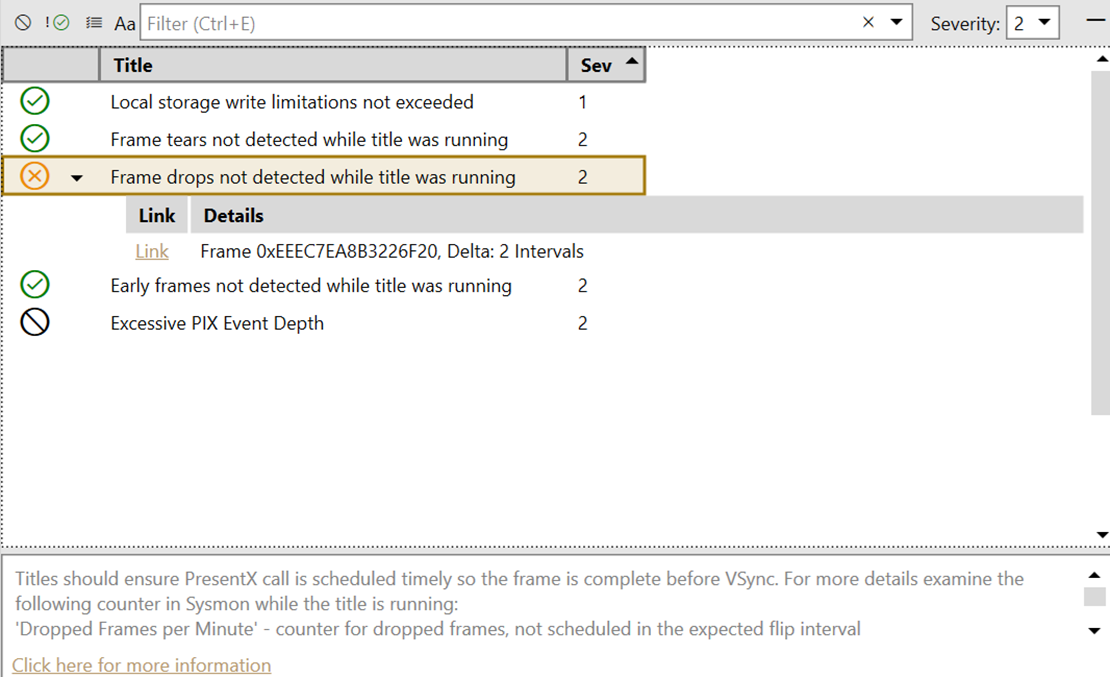

Checklist

​

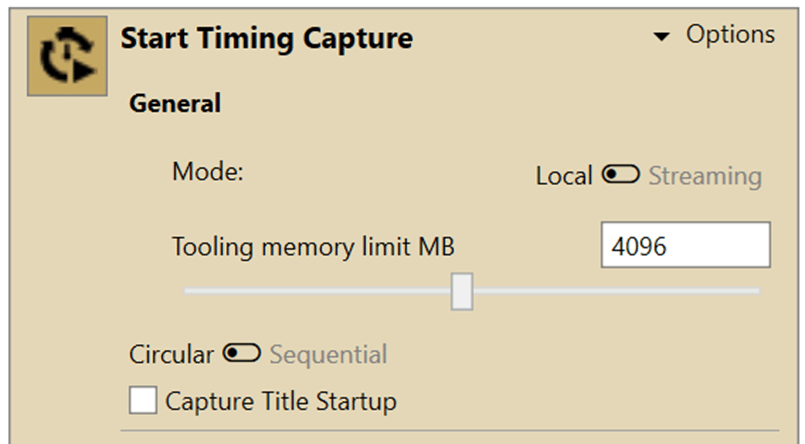

循環 Timing 擷取

​

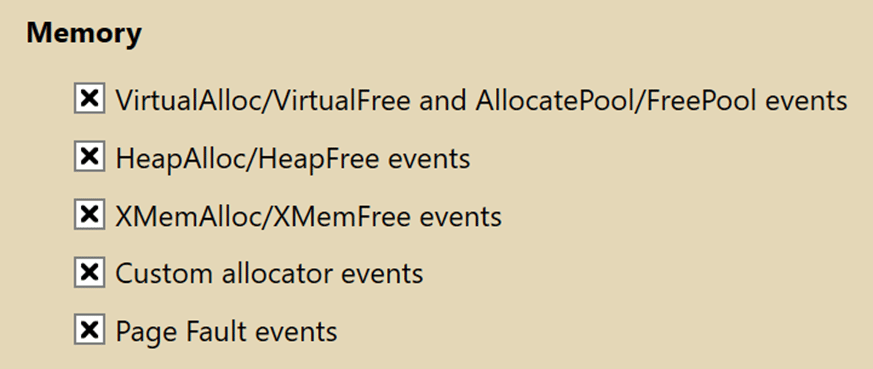

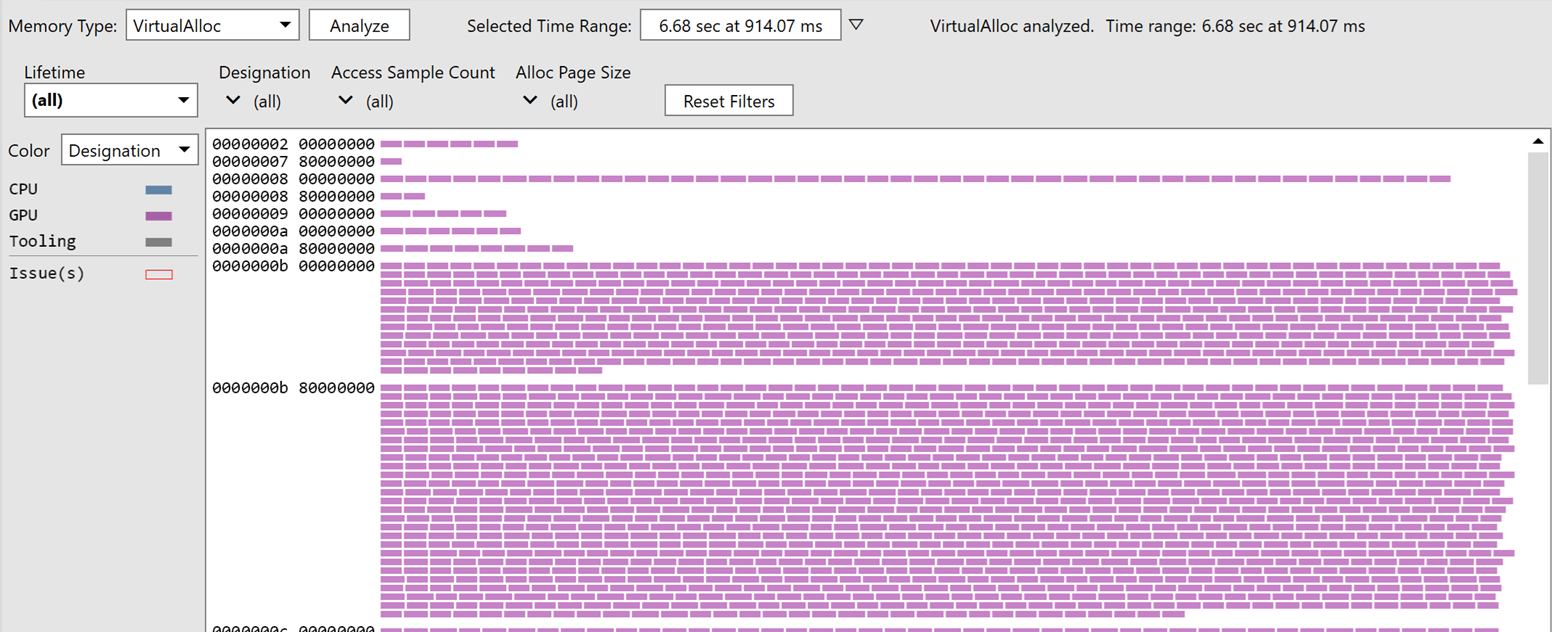

Memory 檢視

• 時間範圍
• 記憶體分頁大小 (例如，僅顯示 64 KB 配置)
• 指定用途 (CPU、GPU 或工具)

​

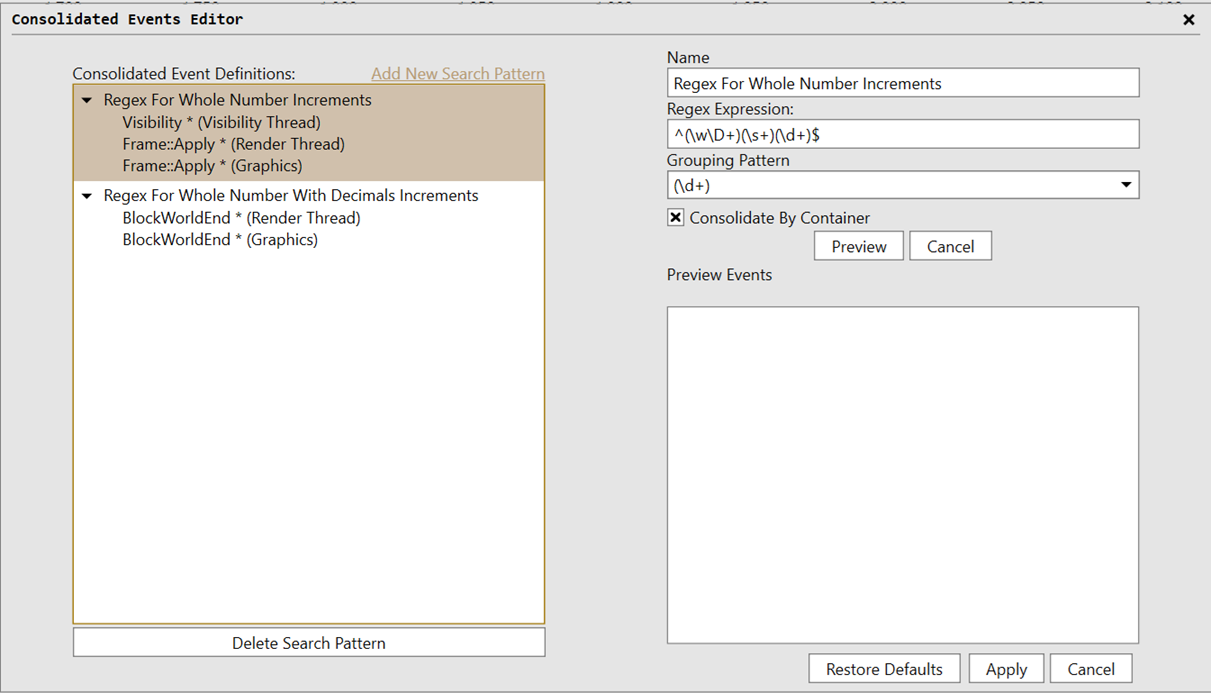

Consolidated Events Editor

​

取樣函式火焰圖

​

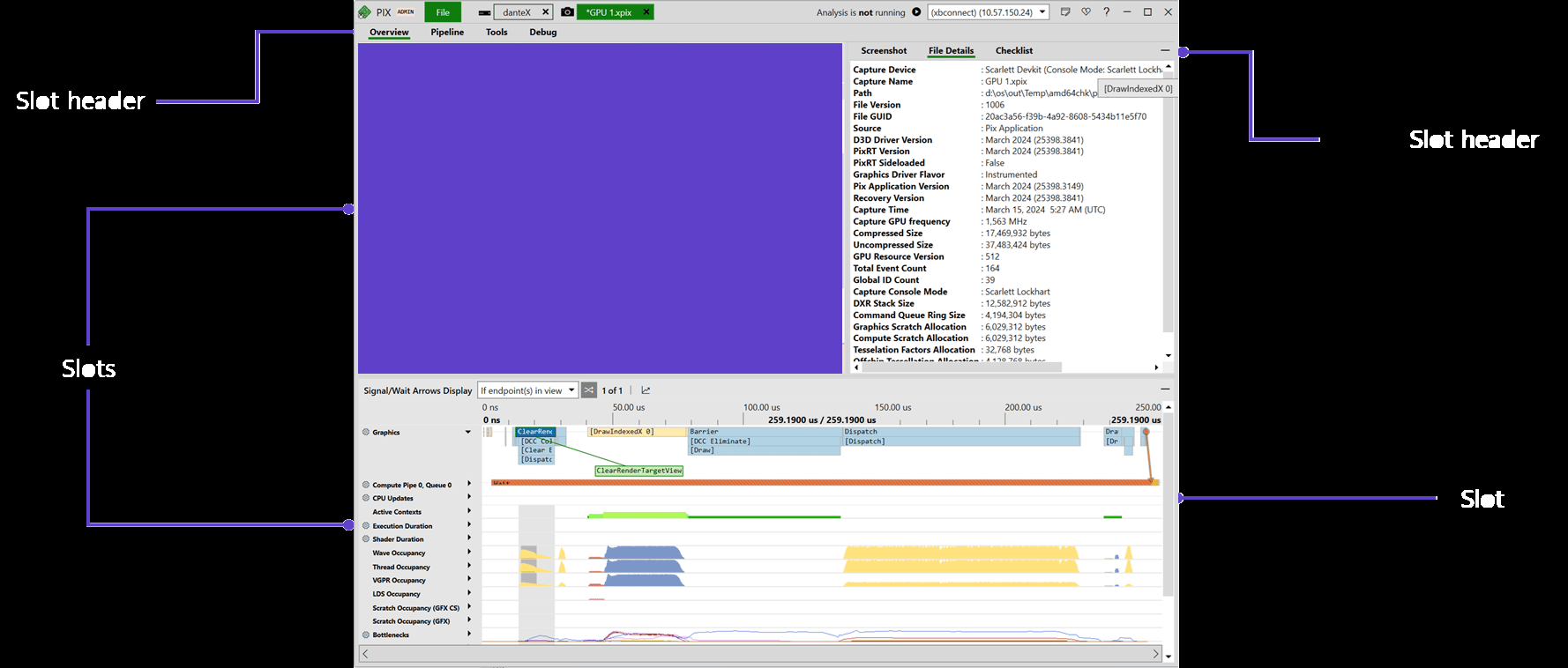

PIX 版面配置

​

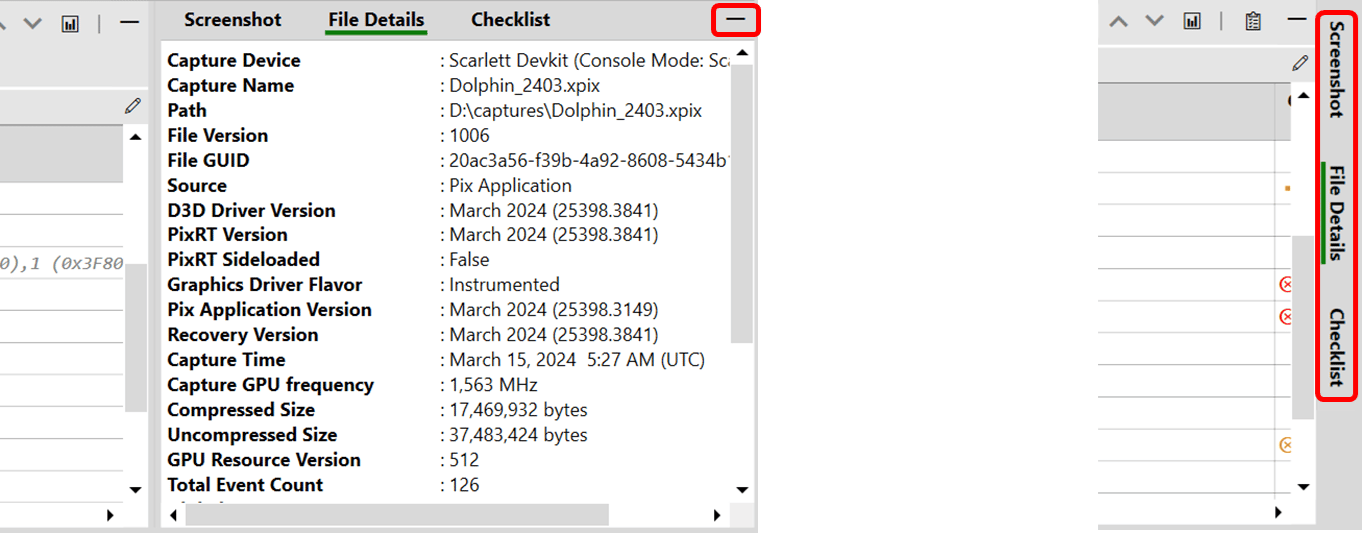

可摺疊的位置

​

啟用版面配置設計模式

​

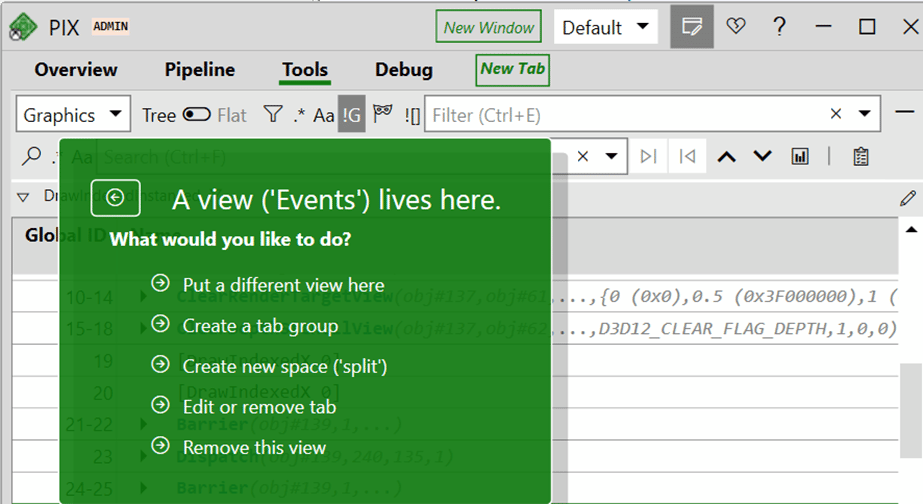

設計模式

​

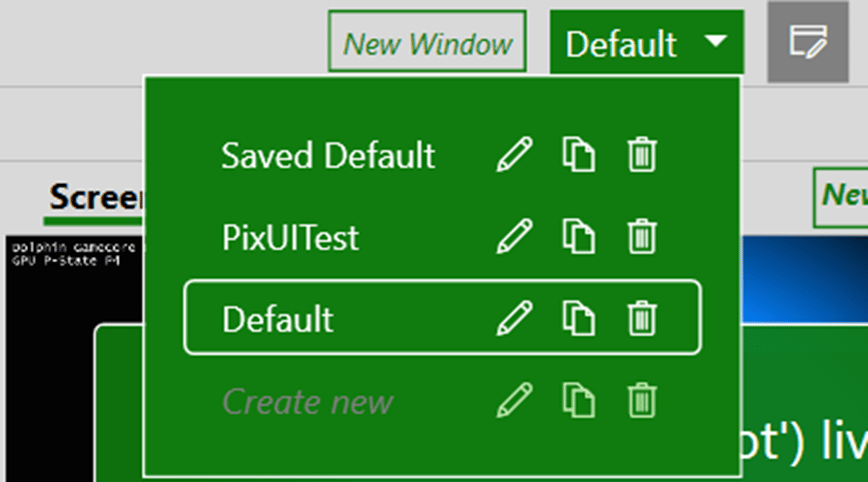

替代版面配置對話方塊

​

後續步驟

• 投影片：Dev Days 2024 US Graphics Track Presentations (en-US) (May 2024) (DevDays2024USGraphicsTrackPresentations-en-US-May2024.ZIP) 中的 G03.EN_Whats_New_In_PIX.XboxDevDays2024.pptx
• 影片簡報：DevDays2024-enGraphicsTrackVideos-DD.EN.2024.05.ZIP 中的 G03US.EN_WhatsNewInPIX.XDD2024.mp4

​

下載 Microsoft PowerPoint 簡報和影片

1. 前往 Game Development Kit (GDK) 下載。
2. 在 Select file type 下，選取 Conference Materials，然後選取 Confirm。
3. 在 Select build/version number 下，選擇下列圖形簡報。
   • Dev Days 2024 US Graphics Track Presentations (en-US) (May 2024)
   • Dev Days 2024 (en) Graphics Track Videos (DD.EN.2024.05)
4. 選取 Download Now，然後等候 .zip 檔案下載完成。
5. 前往您的本機 Downloads 資料夾，然後從壓縮資料夾中解壓縮 (擷取) 檔案。

​
