Captures PIX GPU Trace pour le profilage sur XBOX Series X|S

Les GPU Trace Captures sont des captures légères de données de profilage du GPU, disponibles à partir de la XBOX Series X|S. Comme les données de profilage sont capturées pendant l’exécution du titre, elles peuvent fournir des informations sur les performances du titre sur plusieurs images, en tenant compte de diverses autres interactions entre les composants du système, comme le processeur, le GPU, la mémoire, etc. Les GPU Trace Captures stockent toutes les données capturées dans le fichier de capture : une fois effectuées, elles n’ont donc plus besoin d’un kit de développement pour relire la capture et analyser les données, contrairement aux GPU Captures, qui nécessitent une connexion à un kit de développement pour de nombreuses fonctionnalités d’analyse. Les principales sources de données des GPU Trace Captures sont SQTT (Shader seQuencer Thread Trace) et SPM (Streaming Performance Monitors, ou Streaming PerfMon), décrites en détail ci-dessous. Un glossaire est disponible pour consulter les termes ou acronymes que vous ne connaissez pas.

Sauf indication contraire, tous les termes et détails matériels de ce document font référence au GPU de la XBOX Series X|S.

SQTT

SQTT est une trace de profilage de bas niveau qui peut enregistrer l’activité générale sur un Shader Engine (SE) et l’activité détaillée sur un SIMD. Cela inclut des actions telles que le début et la fin des vagues de nuanceur, les écritures de registres, ainsi que l’émission et l’exécution des instructions.

Qu’est-ce que l’occupation?

L’occupation (occupancy) désigne l’utilisation des ressources matérielles. Elle est souvent exprimée en pourcentage du maximum (par exemple 82 %) ou par rapport à un seul SIMD du GPU (par exemple, une occupation de 7 vagues signifie une moyenne de 7/20 vagues par SIMD pour la XBOX Series X|S ou de 7/10 vagues par SIMD pour la XBOX One). Vous pouvez afficher l’occupation dans la chronologie GPU Occupancy.

Context rolls

Le GPU de la XBOX Series X|S dispose de 8 contextes graphiques servant à stocker l’état du contexte graphique. L’un de ces contextes est réservé au système, ce qui en laisse 7 à la disposition du titre. Lorsqu’un appel de dessin ne peut pas réutiliser un état de contexte existant, il doit allouer un nouveau contexte, ce qui déclenche un context roll. Un context roll en soi peut être sans conséquence, mais les blocages dus aux context rolls, c’est-à-dire lorsqu’un nouveau contexte ne peut pas être alloué et que l’appel de dessin doit attendre la libération d’un contexte, ont un coût en termes de performances. La différence d’état de contexte la plus courante à l’origine des context rolls est la configuration des interpolants, ce qui suggère que les PSO générés à partir des matériaux sont trop différents ou que la géométrie n’est pas suffisamment regroupée. Si la soumission multithread est utilisée, il devrait être utile de trier les appels de dessin par état de PSO avant de les répartir sur plusieurs threads pour la soumission. La chronologie GPU Contexts peut vous aider à identifier les zones de forte utilisation des contextes susceptibles d’entraîner des blocages.

SPM

Ensembles de compteurs

Des milliers de compteurs sont disponibles dans les nombreux blocs du GPU, ce qui peut rendre difficile l’identification des compteurs pertinents pour ce que vous voulez examiner. Vous pouvez utiliser les ensembles de compteurs prédéfinis de PIX pour sélectionner des compteurs adaptés à certains scénarios courants, et définir vos propres ensembles de compteurs pour les enregistrer et les réutiliser. Si vous créez des ensembles de compteurs utiles que vous voulez mettre à la disposition d’autres personnes, n’hésitez pas à communiquer avec l’équipe PIX par le bouton de commentaires de PIX; l’équipe envisagera de les ajouter aux ensembles de compteurs prédéfinis. Chaque bloc du GPU a un nombre maximal de compteurs pouvant être collectés simultanément, indiqué à côté de son nom dans les options de GPU Trace Capture. En raison de ce maximum, un seul ensemble de compteurs, ou une seule capture, peut ne pas suffire à contenir tous les compteurs que vous voulez collecter. Dans ce cas, nous vous recommandons d’effectuer plusieurs captures avec différents ensembles de compteurs. Je souhaite examiner X. Quels compteurs dois-je utiliser? Voici quelques compteurs utiles pour divers scénarios :

Mise en cache
Géométrie
Latence
- Caches
- Couleur
- Profondeur
- Géométrie
Mémoire
Pixels
- Couleur
- Profondeur
- Early-Z
- Hi-Z
- Late-Z
- VRS
Nuanceurs
Textures
- Général

Mise en cache : Général

Mesure	Ensemble de compteurs	Description
Défaut du cache L0	TCP_PERF_SEL_REQ_MISS	Nombre de requêtes ayant manqué le cache L0 (aussi appelé TCP). Divisez par TCP_PERF_SEL_REQ pour obtenir le pourcentage de défauts.
Défaut du cache L1	GL1C_PERF_SEL_REQ_MISS	Nombre de requêtes ayant manqué le cache L1 (aussi appelé GL1C). Divisez par GL1C_PERF_SEL_REQ pour obtenir le pourcentage de défauts.
Défaut du cache L2	GL2C_PERF_SEL_MISS	Nombre de requêtes ayant manqué le cache L2 (aussi appelé GL2C ou TCC). Divisez par GL2C_PERF_SEL_REQ pour obtenir le pourcentage de défauts.
Succès MDC	GL2C_PERF_SEL_MDC_SECTOR_HIT	Nombre de requêtes ayant trouvé les données dans le MDC.
Défaut MDC	GL2C_PERF_SEL_MDC_SECTOR_MISS	Nombre de requêtes ayant manqué le MDC.

Mise en cache : Couleur

Mesure	Ensemble de compteurs	Description
Succès du cache de couleur	CB_PERF_SEL_CC_CACHE_HIT	Nombre de requêtes ayant trouvé les données dans le cache de couleur du CB.
Défaut du cache de couleur	CB_PERF_SEL_CC_CACHE_SECTOR_MISS	Nombre de requêtes ayant manqué le cache de couleur du CB.
Succès du cache CMask	CB_PERF_SEL_CM_CACHE_HIT	Nombre de requêtes ayant trouvé les données dans le cache CMask du CB.
Défaut du cache CMask	CB_PERF_SEL_CM_CACHE_SECTOR_MISS	Nombre de requêtes ayant manqué le cache CMask du CB.
Succès du cache FMask	CB_PERF_SEL_FC_CACHE_HIT	Nombre de requêtes ayant trouvé les données dans le cache FMask du CB.
Défaut du cache FMask	CB_PERF_SEL_FC_CACHE_SECTOR_MISS	Nombre de requêtes ayant manqué le cache DCC du CB.
Succès du cache DCC	CB_PERF_SEL_FC_DCC_CACHE_HIT	Nombre de requêtes ayant trouvé les données dans le cache FMask du CB.
Défaut du cache DCC	CB_PERF_SEL_FC_DCC_CACHE_SECTOR_MISS	Nombre de requêtes ayant manqué le cache DCC du CB.

Mise en cache : Profondeur

Mesure	Ensemble de compteurs	Description
Succès du cache de profondeur/gabarit	DB_PERF_SEL_Depth_Tile_Cache_hits	Nombre de requêtes ayant trouvé les données dans le cache de profondeur/gabarit du DB.
Défaut du cache de profondeur/gabarit	DB_PERF_SEL_Depth_Tile_Cache_misses	Nombre de requêtes ayant manqué le cache de profondeur/gabarit du DB.
Succès du cache des plans de profondeur	DB_PERF_SEL_Plane_Cache_hits	Nombre de requêtes de plans de profondeur ayant trouvé les données dans le cache des plans de profondeur du DB.
Défaut du cache des plans de profondeur	DB_PERF_SEL_Plane_Cache_misses	Nombre de requêtes de plans de profondeur ayant manqué le cache des plans de profondeur du DB.
Succès du cache HTile	DB_PERF_SEL_Tile_Cache_hits	Nombre de requêtes HTile ayant trouvé les données dans le cache HTile du DB.
Défaut du cache HTile	DB_PERF_SEL_Tile_Cache_misses	Nombre de requêtes HTile ayant manqué le cache HTile du DB.
Succès du cache PMask	DB_PERF_SEL_Z_Cache_pmask_hits	Nombre de requêtes d’index de profondeur (PMask) ayant trouvé les données dans le cache de profondeur/gabarit du DB.
Défaut du cache PMask	DB_PERF_SEL_Z_Cache_pmask_misses	Nombre de requêtes d’index de profondeur (PMask) ayant manqué le cache de profondeur/gabarit du DB.
Succès du cache de gabarit	DB_PERF_SEL_Stencil_Cache_hits	Nombre de requêtes de gabarit ayant trouvé les données dans le cache de profondeur/gabarit du DB.
Défaut du cache de gabarit	DB_PERF_SEL_Stencil_Cache_misses	Nombre de requêtes de gabarit ayant manqué le cache de profondeur/gabarit du DB.
Succès du cache Separate-Z	DB_PERF_SEL_Z_Cache_separate_Z_hits	Nombre de requêtes Separate-Z ayant trouvé les données dans le cache de profondeur/gabarit du DB.
Défaut du cache Separate-Z	DB_PERF_SEL_Z_Cache_separate_Z_misses	Nombre de requêtes Separate-Z ayant manqué le cache de profondeur/gabarit du DB.

Mise en cache : Nuanceurs

Mesure	Ensemble de compteurs	Description
Requêtes du cache d’instructions	SQC_PERF_SEL_ICACHE_REQ	Nombre de requêtes adressées au cache d’instructions du SQC (I$).
Succès du cache d’instructions	SQC_PERF_SEL_ICACHE_HITS	Nombre de requêtes ayant trouvé les données dans le cache d’instructions du SQC (I$).
Défaut du cache d’instructions	SQC_PERF_SEL_ICACHE_MISSES	Nombre de requêtes ayant manqué le cache d’instructions du SQC (I$).
Requêtes du cache de données	SQC_PERF_SEL_DCACHE_REQ	Nombre de requêtes adressées au cache de données du SQC (D$).
Succès du cache de données	SQC_PERF_SEL_DCACHE_HITS	Nombre de requêtes ayant trouvé les données dans le cache de données du SQC (D$).
Défaut du cache de données	SQC_PERF_SEL_DCACHE_MISSES	Nombre de requêtes ayant manqué le cache de données du SQC (D$).

Géométrie : Découpage

Mesure	Ensemble de compteurs	Description
Primitives découpées (total)	PERF_PAPC_CLPR_VVUCP_CLIP_PRIM	Nombre de primitives ayant nécessité une ou plusieurs opérations de découpage parce qu’elles coupent le volume de vue (frustum) ou des UPC.
Primitives découpées (frustum)	PERF_PAPC_CLPR_VV_CLIP_PRIM	Nombre de primitives ayant nécessité une ou plusieurs opérations de découpage parce qu’elles coupent le volume de vue (frustum).
Primitives découpées (UCP)	PERF_PAPC_CLPR_UCP_CLIP_PRIM	Nombre de primitives ayant nécessité une ou plusieurs opérations de découpage parce qu’elles coupent des UPC.
Primitives générées par le découpeur	PERF_PAPC_SU_INPUT_CLIP_PRIM	Nombre de primitives produites par le découpeur et transmises au SU.

Géométrie : Élimination

Mesure	Ensemble de compteurs	Description
Primitives éliminées (UCP)	PERF_PAPC_CLPR_UCP_CULL_PRIM	Nombre de primitives éliminées par les UPC.
Primitives d’entrée (au niveau du PA)	PERF_PAPC_PA_INPUT_PRIM	Nombre de primitives entrant dans le PA.
Primitives visibles (au niveau du PA)	PERF_PAPC_CLSM_TOTALLY_VISIBLE_PRIM	Nombre de primitives entièrement visibles (sans découpage).
Primitives éliminées (au niveau du PA)	PERF_PAPC_CLSM_CULL_TO_NULL_PRIM	Nombre de primitives éliminées pendant le processus de découpage du PA.
Primitives éliminées (au niveau du VTE)	PERF_PAPC_CLIPGA_VTE_KILL_PRIM	Nombre de primitives éliminées par la logique NAN/INF du VTE (SV_Position contenait des valeurs INF/NAN).
Primitives d’entrée (au niveau du SU)	PERF_PAPC_SU_INPUT_PRIM	Nombre de primitives entrant dans le SU.
Primitives d’entrée découpées (au niveau du SU)	PERF_PAPC_SU_INPUT_CLIP_PRIM	Nombre de primitives découpées entrant dans le SU.
Élimination des faces arrière (au niveau du SU)	PERF_PAPC_SU_BACK_FACE_CULL_PRIM	Nombre de primitives de face arrière éliminées en raison de leur orientation.
Élimination des faces avant (au niveau du SU)	PERF_PAPC_SU_FRONT_FACE_CULL_PRIM	Nombre de primitives de face avant éliminées en raison de leur orientation.
Filtre des petites primitives (au niveau du SU)	PERF_SU_SMALL_PRIM_FILTER_CULL_CNT	Nombre de primitives éliminées par le filtre des petites primitives. Permet de mesurer la réduction du trafic inutile vers le SC.
Filtre de surface nulle (au niveau du SU)	PERF_PAPC_SU_ZERO_AREA_CULL_PRIM	Nombre de primitives éliminées en raison d’une surface nulle.
Primitives de sortie (au niveau du SU)	PERF_PAPC_SU_OUTPUT_PRIM	Nombre de primitives sortant du SU.

Géométrie : Primitives et vertex

Mesure	Ensemble de compteurs	Description
Primitives d’entrée GS	GE_PERFCOUNT_SEL_SPI_GSPRIM_VALID	Nombre de primitives transmises au Geometry Shader.
Vertex VS	GE_PERFCOUNT_SEL_SPI_VSVERT_SEND	Nombre de vertex traités par le Vertex Shader. Lorsque le GS est activé, il s’agit des vertex produits par le Geometry Shader. Lorsque la tessellation est activée, il s’agit des points de contrôle des patchs d’entrée du Hull Shader.
Points de contrôle des patchs de sortie HS	GE_PERFCOUNT_SEL_SPI_HSVERT_VALID	Nombre de points de contrôle des patchs de sortie traités par le Hull Shader.
Réutilisation des vertex	GE_PERFCOUNT_SEL_REUSED_VS_INDICES	Nombre d’index ayant trouvé les données dans le tampon de réutilisation des vertex (cache post-transformation). Exclut le GS et la tessellation.

Géométrie : Blocages

Mesure	Ensemble de compteurs	Description
Blocage du cache de paramètres	GE_PERFCOUNT_SEL_PC_SPACE_ZERO	Temps pendant lequel le GE ne peut pas lancer une nouvelle vague parce que le cache de paramètres n’a plus d’espace.
Blocage du tampon de positions	SPI_PERF_VS_POS[0,1]_STALL	Temps pendant lequel le GE ne peut pas lancer une nouvelle vague parce que le cache de paramètres n’a plus d’espace. Indique un goulot d’étranglement après le VS, peut-être CULL/CLIP. Utilisez 0/1 pour sélectionner le SA 0 ou 1 sur chaque SE.
Blocage en ordre du SC	SC_STARVED_BY_PA_WITH_UNSELECTED_PA_NOT_EMPTY	Temps pendant lequel le SC est bloqué sur le PA en ordre, alors qu’une autre file d’attente de PA hors ordre est prête. Indique qu’une rastérisation hors ordre aurait lieu si elle était autorisée, et pourrait améliorer les performances.
Blocage en ordre extrême du SC	SC_STARVED_BY_PA_WITH_UNSELECTED_PA_FULL	Temps pendant lequel le SC est bloqué sur le PA en ordre, alors qu’une autre file d’attente de PA hors ordre est pleine. Indique qu’une rastérisation hors ordre aurait lieu si elle était autorisée, et que le déséquilibre entre les PA est extrême.

Latence : Caches

Mesure	Ensemble de compteurs	Description
TCP de bout en bout	TCP_PERF_SEL_TCP_LATENCY	Divisez par TCP_PERF_SEL_TA_REQ_STATE_READ pour obtenir la latence moyenne entre l’entrée d’une instruction dans le TCP et sa sortie.
TCP de bout en bout	TCP_PERF_SEL_TCP_LATENCY	Divisez par TCP_PERF_SEL_TA_REQ_STATE_READ pour obtenir la latence moyenne entre l’entrée d’une instruction dans le TCP et sa sortie.
Lecture L1	TCP_PERF_SEL_GL1_READ_LATENCY	Divisez par TCP_PERF_SEL_GL1_REQ_READ pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture du cache L1 vers le cache L2. Les données peuvent ou non être déjà présentes dans le cache L2.
Écriture L1	TCP_PERF_SEL_GL1_WRITE_LATENCY	Divisez par TCP_PERF_SEL_GL1_REQ_WRITE pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture du cache L1 vers le cache L2. Les données peuvent ou non rester dans le cache L2 par la suite.
Arbitrage L2	GL2C_PERF_SEL_GL2A_LEVEL	Nombre de requêtes en cours vers le GL2A pour l’arbitrage de sortie. Divisez par GL2C_PERF_SEL_REQ pour obtenir la latence moyenne de l’arbitrage GL2A.
Lecture L2	GL2C_PERF_SEL_MC_RDREQ_LEVEL	Nombre de requêtes de lecture GL2C/EA en cours. Divisez par GL2C_PERF_SEL_MC_RDREQ pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture du cache L2.
Écriture L2	GL2C_PERF_SEL_MC_WRREQ_LEVEL	Nombre de requêtes d’écriture GL2C/EA en cours. Divisez par GL2C_PERF_SEL_MC_WRREQ pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture du cache L2.
Lecture MDC	GL2C_PERF_SEL_MDC_LEVEL	Nombre de requêtes MDC en cours. Divisez par GL2C_PERF_SEL_MDC_REQ pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture du MDC. Il s’agit des lectures de clés DCC / HTile effectuées par le TCC dans le MDC.

Latence : Couleur

Mesure	Ensemble de compteurs	Description
Lecture de couleur	CB_PERF_SEL_CM_MC_READ_REQUESTS_IN_FLIGHT	Nombre de requêtes de lecture de couleur de 32 octets en cours. Divisez par CB_PERF_SEL_CM_MC_READ_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture de couleur.
Écriture de couleur	CB_PERF_SEL_CM_MC_WRITE_REQUESTS_IN_FLIGHT	Nombre de requêtes d’écriture de couleur de 32 octets en cours. Divisez par CB_PERF_SEL_CM_MC_WRITE_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture de couleur.
Lecture CMask	CB_PERF_SEL_CM_MC_READ_REQUESTS_IN_FLIGHT	Nombre de requêtes de lecture CMask de 32 octets en cours. Divisez par CB_PERF_SEL_CM_MC_READ_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture CMask.
Écriture CMask	CB_PERF_SEL_CM_MC_WRITE_REQUESTS_IN_FLIGHT	Nombre de requêtes d’écriture CMask de 32 octets en cours. Divisez par CB_PERF_SEL_CM_MC_WRITE_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture CMask.
Lecture FMask	CB_PERF_SEL_FM_MC_READ_REQUESTS_IN_FLIGHT	Nombre de requêtes de lecture FMask de 32 octets en cours. Divisez par CB_PERF_SEL_FM_MC_READ_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture FMask.
Écriture FMask	CB_PERF_SEL_FM_MC_WRITE_REQUESTS_IN_FLIGHT	Nombre de requêtes d’écriture FMask de 32 octets en cours. Divisez par CB_PERF_SEL_FM_MC_WRITE_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture FMask.
Lecture de clé DCC	CB_PERF_SEL_FC_MC_DCC_READ_REQUESTS_IN_FLIGHT	Nombre de requêtes de lecture de surface de clé DCC de 32 octets en cours. Divisez par CB_PERF_SEL_FM_MC_READ_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture de surface de clé DCC.
Écriture de clé DCC	CB_PERF_SEL_FC_MC_DCC_WRITE_REQUESTS_IN_FLIGHT	Nombre de requêtes d’écriture de surface de clé DCC de 32 octets en cours. Divisez par CB_PERF_SEL_FM_MC_WRITE_REQUEST pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture de surface de clé DCC.

Latence : Profondeur

Mesure	Ensemble de compteurs	Description
Lecture de profondeur	DB_PERF_SEL_mi_quad_rd_outstanding_sum	Multipliez par 16 et divisez par DB_PERF_SEL_quad_rd_32byte_reqs pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture du tampon de profondeur. Le compteur SUM s’incrémente par pas de 16 pour éviter un dépassement.
Écriture de profondeur	DB_PERF_SEL_mi_quad_wr_outstanding_sum	Multipliez par 16 et divisez par DB_PERF_SEL_quad_wr_sends pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture du tampon de profondeur. Le compteur SUM s’incrémente par pas de 16 pour éviter un dépassement.
Lecture HTile	DB_PERF_SEL_mi_tile_rd_outstanding_sum	Multipliez par 2 et divisez par DB_PERF_SEL_tile_rd_sends pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête de lecture HTile (Hi-Z). Le compteur SUM s’incrémente par pas de 16 pour éviter un dépassement, tandis que le compteur RD_SENDS émet 8 requêtes de 32 octets à la fois.
Écriture HTile	DB_PERF_SEL_mi_tile_wr_outstanding_sum	Multipliez par 2 et divisez par DB_PERF_SEL_tile_wr_sends pour obtenir la latence moyenne entre l’émission et la satisfaction d’une requête d’écriture HTile (Hi-Z). Le compteur SUM s’incrémente par pas de 16 pour éviter un dépassement, tandis que le compteur WR_SENDS émet 8 requêtes de 32 octets à la fois.

Latence : Géométrie

Mesure	Ensemble de compteurs	Description
Export Shader	GE_PERFCOUNT_SEL_ES_DONE_LATENCY	Divisez par GE_PERFCOUNT_SEL_ES_FLUSH pour obtenir la latence moyenne entre la soumission d’un vertex à l’Export Shader et son retour après ombrage.
Geometry Shader	GE_PERFCOUNT_SEL_GS_DONE_LATENCY	Divisez par GE_PERFCOUNT_SEL_GS_DONE pour obtenir la latence moyenne entre la soumission d’une primitive au Geometry Shader et son retour après ombrage.
Hull Shader	GE_PERFCOUNT_SEL_HS_DONE_LATENCY	Divisez par GE_PERFCOUNT_SEL_HS_DONE pour obtenir la latence moyenne entre la soumission d’un patch au Hull Shader et son retour après ombrage.
Local Shader	GE_PERFCOUNT_SEL_LS_DONE_LATENCY	Divisez par GE_PERFCOUNT_SEL_LS_DONE pour obtenir la latence moyenne entre la soumission d’un vertex au Local Shader et son retour après ombrage.

Mémoire : Bande passante

Mesure	Ensemble de compteurs	Description
Lecture DRAM	GL2C_PERF_SEL_EA_RDREQ_DRAM_32B	Nombre de requêtes de lecture de 32 octets vers le GL2C / EA dues au trafic DRAM. Cette mesure tient compte de toutes les extractions supplémentaires et de tous les effets de cache ou de mémoire. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture DRAM	GL2C_PERF_SEL_EA_WRREQ_DRAM_32B	Nombre de requêtes d’écriture de 32 octets vers le GL2C / EA dues au trafic DRAM. Cette mesure tient compte de toutes les extractions supplémentaires et de tous les effets de cache ou de mémoire. Multipliez par 32 pour obtenir le nombre d’octets écrits.
Blocage DRAM	GL2C_PERF_SEL_MC_WRREQ_STALL	Temps pendant lequel une requête d’écriture en mémoire est bloquée.
Lecture MDC	GL2C_PERF_SEL_EA_RD_MDC_32B	Nombre de requêtes d’écriture de 32 octets vers le GL2C / EA dues au trafic MDC. Il s’agit des lectures de clés DCC / HTile effectuées par le TCC dans le MDC.

Mémoire : Couleur

Sur le GPU de la XBOX One, les caches du CB communiquaient directement avec la DRAM, tandis que sur le GPU de la XBOX Series X|S, les caches du CB alimentent le cache L1 dans le cadre de la hiérarchie de cache globale. Il existe un cache du CB pour Color, CMask, FMask et DCC Key.

Mesure	Ensemble de compteurs	Description
Lecture de couleur	CB_PERF_SEL_CC_MC_READ_REQUEST	Nombre de requêtes de lecture de couleur de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture de couleur	CB_PERF_SEL_CC_MC_WRITE_REQUEST	Nombre de requêtes d’écriture de couleur de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets écrits.
Lecture CMask	CB_PERF_SEL_CM_MC_READ_REQUEST	Nombre de requêtes de lecture CMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture CMask	CB_PERF_SEL_CM_MC_WRITE_REQUEST	Nombre de requêtes d’écriture CMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets écrits.
Lecture FMask	CB_PERF_SEL_FM_MC_READ_REQUEST	Nombre de requêtes de lecture FMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture FMask	CB_PERF_SEL_FM_MC_WRITE_REQUEST	Nombre de requêtes d’écriture FMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets écrits.
Lecture de clé DCC	CB_PERF_SEL_FC_MC_DCC_READ_REQUEST	Nombre de requêtes de lecture de surface de clé DCC FMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture de clé DCC	CB_PERF_SEL_FC_MC_DCC_WRITE_REQUEST	Nombre de requêtes d’écriture de surface de clé DCC FMask de 32 octets. Multipliez par 32 pour obtenir le nombre d’octets écrits.

Mémoire : Profondeur

Mesure	Ensemble de compteurs	Description
Lecture de profondeur	DB_PERF_SEL_quad_rd_32byte_reqs	Nombre de requêtes de lecture de 32 octets vers le tampon de profondeur/gabarit. Multipliez par 32 pour obtenir le nombre d’octets lus.
Écriture de profondeur	DB_PERF_SEL_quad_wr_acks	Nombre de requêtes d’écriture de 32 octets vers le tampon de profondeur/gabarit. Multipliez par 32 pour obtenir le nombre d’octets écrits.
Lecture HTile	DB_PERF_SEL_tile_rd_sends	Nombre de requêtes de lecture de 256 octets vers le HTile. Multipliez par 256 pour obtenir le nombre d’octets lus.
Écriture HTile	DB_PERF_SEL_tile_wr_sends	Nombre de requêtes d’écriture de 256 octets vers le HTile. Multipliez par 256 pour obtenir le nombre d’octets écrits.

Pixels : Couleur

Mesure	Ensemble de compteurs	Description
Pixels dessinés	CB_PERF_SEL_DRAWN_QUAD_FRAGMENT	Nombre de pixels dessinés.
Fragments de quads dessinés	CB_PERF_SEL_DRAWN_PIXEL	Nombre de fragments de quads dessinés.
Pixels de couleur lents	CB_PERF_SEL_EXPORT_32_ABGR_QUAD_FRAGMENT	Nombre de pixels écrits dans le tampon de couleur à l’aide d’un format à demi-débit ou à quart de débit. L’envoi des données de couleur source de ces pixels prend deux cycles d’horloge.
Pixels exportés	SX_PERF_SEL_DB[0-3]_PIXELS	Nombre de pixels exportés du nuanceur vers les tampons de couleur. N’inclut pas les pixels éliminés ou soumis au test alpha. S’il existe plusieurs cibles de rendu, chacune reçoit un export; cette valeur est donc de 2 pour 1 pixel écrit dans deux RT.

Pixels : Profondeur

Mesure	Ensemble de compteurs	Description
Profondeur/gabarit occupé	DB_PERF_SEL_Op_Pipe_Busy	Temps pendant lequel la profondeur et le gabarit sont occupés. Tous les pixels doivent passer par le DB pour écrire la couleur; ce compteur peut donc avoir des valeurs élevées même lorsque la profondeur et le gabarit sont désactivés.
Profondeur bloquée	DB_PERF_SEL_DB_CB_lquad_stalls	Temps pendant lequel le tampon de profondeur attend que le tampon de couleur soit prêt à accepter des données. Des valeurs élevées indiquent un goulot d’étranglement dans les opérations du tampon de couleur. Tous les pixels doivent passer par le DB pour écrire la couleur; ce compteur peut donc avoir des valeurs élevées même lorsque la profondeur et le gabarit sont désactivés.

Pixels : Early-Z

Mesure	Ensemble de compteurs	Description
Réussite Early-Z	DB_PERF_SEL_PreZ_Samples_passing_Z	Nombre d’échantillons soumis au test Z avant l’ombrage et l’ayant réussi.
Échec de profondeur Early-Z	DB_PERF_SEL_PreZ_Samples_failing_Z	Nombre d’échantillons soumis au test Z avant l’ombrage et ayant échoué au test Z.
Échec des limites de profondeur Early-Z	DB_PERF_SEL_PreZ_Samples_failing_DB	Nombre d’échantillons soumis au test Z avant l’ombrage et ayant échoué au test des limites de profondeur.
Échec de gabarit Early-Z	DB_PERF_SEL_PreZ_Samples_failing_S	Nombre d’échantillons soumis au test Z avant l’ombrage et ayant échoué au test de gabarit.

Pixels : Hi-Z

Mesure	Ensemble de compteurs	Description
Nombre de tuiles	DB_PERF_SEL_SC_DB_tile_tiles	Nombre de tuiles envoyées du SC au DB.
Total des acceptations Hi-Z	DB_PERF_SEL_DB_SC_tile_tile_rate	Nombre de tuiles acceptées par Hi-Z qui ne nécessitent pas de test de profondeur ou de gabarit par pixel.
Total des rejets Hi-Z	DB_PERF_SEL_DB_SC_tile_hier_kill	Nombre de tuiles rejetées par Hi-Z et retirées du pipeline.
Acceptations de profondeur Hi-Z	DB_PERF_SEL_DB_SC_z_tile_rate	Nombre de tuiles traitées au débit des tuiles pour la profondeur, c’est-à-dire dont la totalité a réussi le test de profondeur et ne nécessite pas de test par pixel.
Rejets de profondeur Hi-Z	DB_PERF_SEL_hiz_tile_culled	Nombre de tuiles rejetées par Hi-Z, car la totalité de la tuile est assurée d’échouer au test de profondeur. Exclut les tuiles qui échouent aussi au test de gabarit ou des limites de profondeur.
Rejets des limites de profondeur Hi-Z	DB_PERF_SEL_depth_bounds_tile_culled	Nombre de tuiles rejetées par Hi-Z, car la totalité de la tuile est assurée d’échouer au test des limites de profondeur.
Acceptations de gabarit Hi-Z	DB_PERF_SEL_DB_SC_s_tile_rate	Nombre de tuiles traitées au débit des tuiles pour le gabarit, c’est-à-dire dont la totalité a réussi le test de gabarit et ne nécessite pas de test par pixel. S’applique uniquement lorsque l’opération de gabarit est un remplacement ou un NOP.
Rejets de gabarit Hi-Z	DB_PERF_SEL_his_tile_culled	Nombre de tuiles rejetées par Hi-Z, car la totalité de la tuile est assurée d’échouer au test de gabarit. Exclut les tuiles qui échouent aussi au test des limites de profondeur.

Pixels : Late-Z

Mesure	Ensemble de compteurs	Description
Réussite Late-Z	DB_PERF_SEL_PostZ_Samples_passing_Z	Nombre d’échantillons soumis au test Z après l’ombrage et l’ayant réussi.
Échec de profondeur Late-Z	DB_PERF_SEL_PostZ_Samples_failing_Z	Nombre d’échantillons soumis au test Z après l’ombrage et ayant échoué au test Z.
Échec des limites de profondeur Late-Z	DB_PERF_SEL_PostZ_Samples_failing_DB	Nombre d’échantillons soumis au test Z après l’ombrage et ayant échoué au test des limites de profondeur.
Échec de gabarit Late-Z	DB_PERF_SEL_PostZ_Samples_failing_S	Nombre d’échantillons soumis au test Z après l’ombrage et ayant échoué au test de gabarit.

Pixels : VRS

Mesure	Ensemble de compteurs	Description
Quads grossiers	DB_PERF_SEL_DB_CB_lquad_quads	Nombre de quads grossiers envoyés du DB au CB.
Quads grossiers	DB_PERF_SEL_DB_CB_lquad_quads_vrs_rate_1x1	Nombre de quads grossiers avec un taux VRS de 1x1 ou plus fin.
Quads grossiers	DB_PERF_SEL_DB_CB_lquad_quads_vrs_rate_1x2	Nombre de quads grossiers avec un taux VRS de 1x2.
Quads grossiers	DB_PERF_SEL_DB_CB_lquad_quads_vrs_rate_2x1	Nombre de quads grossiers avec un taux VRS de 2x2.

Nuanceurs : Général

Mesure	Ensemble de compteurs	Description
Nombre de vagues	SQ_PERF_SEL_WAVES	Nombre de vagues envoyées aux séquenceurs (SQ).
Nombre de threads	SQ_PERF_SEL_ITEMS	Nombre de threads de toutes les vagues.
Quads de pixels	SQ_PERF_SEL_QUADS	Nombre de quads de pixels entièrement ou partiellement couverts.
Exports	SQ_PERF_SEL_INSTS_EXP	Nombre d’instructions d’export. Les exports des nuanceurs de pixels incluent SV_Target et SV_Depth. Les exports des nuanceurs de vertex incluent SV_Position et les interpolants.
Instructions GDS	SQ_PERF_SEL_INSTS_GDS	Nombre d’instructions Global Data Store (GDS) émises.
Instructions LDS	SQ_PERF_SEL_INSTS_LDS	Nombre d’instructions Local Data Store (LDS) émises.

Nuanceurs : Blocages

Mesure	Ensemble de compteurs	Description
Blocage de position du SX	SX_PERF_SEL_SH_POS_STALL	Temps pendant lequel le SX est bloqué par le Primitive Assembler (PS).
Blocage de sortie du SX	SX_PERF_SEL_SH_COLOR_STALL	Temps pendant lequel le SX est bloqué par au moins un DB. Une valeur non nulle indique un goulot d’étranglement dans le test Z tardif ou dans le tampon de couleur.
Blocage de position d’export du VS	SPI_PERF_VS_POS[0,1]_STALL	Temps pendant lequel le Geometry Engine (GE) ne peut pas lancer une nouvelle vague parce que le cache de paramètres n’a plus d’espace. Indique un goulot d’étranglement après le VS, peut-être CULL/CLIP. Utilisez 0/1 pour sélectionner le Shader Array (SA) 0 ou 1 sur chaque Shader Engine (SE).
Conflit de banc LDS	SQC_PERF_SEL_LDS_BANK_CONFLICT	Temps pendant lequel le Local Data Store (LDS) est bloqué par des conflits de banc.

Nuanceurs : Attentes

Mesure	Ensemble de compteurs	Description
Attente d’allocation d’export	SQ_PERF_SEL_WAIT_EXP_ALLOC	Temps pendant lequel le nuanceur attend l’allocation d’espace dans les files d’attente d’export.
Attente d’émission d’export	SQ_PERF_SEL_WAIT_INST_EXP_GDS	Temps pendant lequel le nuanceur attend d’émettre des instructions d’export ou Global Data Store (GDS).
Attente de fin d’export	SQ_PERF_SEL_WAIT_CNT_EXP	Temps pendant lequel le nuanceur attend la fin des instructions d’export.
Attente d’émission LDS	SQ_PERF_SEL_WAIT_INST_LDS	Temps pendant lequel le nuanceur attend d’émettre des instructions Local Data Store (LDS).
Attente d’émission SMEM	SQ_PERF_SEL_WAIT_INST_SCA	Temps pendant lequel le nuanceur attend d’émettre des instructions Scalar Memory (SMEM).
Attente d’exécution SMEM	SQ_PERF_SEL_WAIT_CNT_LGKM	Temps pendant lequel le nuanceur attend le retour des instructions Scalar Memory (SMEM).
Attente d’émission VMEM	SQ_PERF_SEL_WAIT_INST_VMEM	Temps pendant lequel le nuanceur attend d’émettre des instructions Vector Memory (VMEM).
Attente d’exécution VMEM	SQ_PERF_SEL_WAIT_CNT_VMVS	Temps pendant lequel le nuanceur attend le retour des instructions Vector Memory (VMEM).

Textures : Général

Mesure	Ensemble de compteurs	Description
TA occupé	TA_PERF_SEL_ta_busy	Temps pendant lequel le Texture Addresser (TA) est occupé.
TA bloqué	TCP_PERF_SEL_TCP_TA_REQ_STALL	Temps pendant lequel le Texture Addresser (TA) est bloqué. Essayez si possible de réduire le nombre ou la taille des extractions et des écritures.
Requêtes de lecture	GL2C_PERF_SEL_READ	Nombre de requêtes de lecture, y compris les lectures compressées et les lectures de métadonnées.
Lectures compressées TCC	GL2C_PERF_SEL_COMPRESSED_READ_REQ	Nombre de lectures du Texture Cache Channel (TCC) portant sur des tuiles compressées par clé DCC / HTile.
Lectures compressées TCC	GL2C_PERF_SEL_COMPRESSED_READ_0_REQ	Nombre de lectures du Texture Cache Channel (TCC) portant sur des tuiles à effacement rapide par clé DCC / HTile (lecture de 0 octet de données compressées).

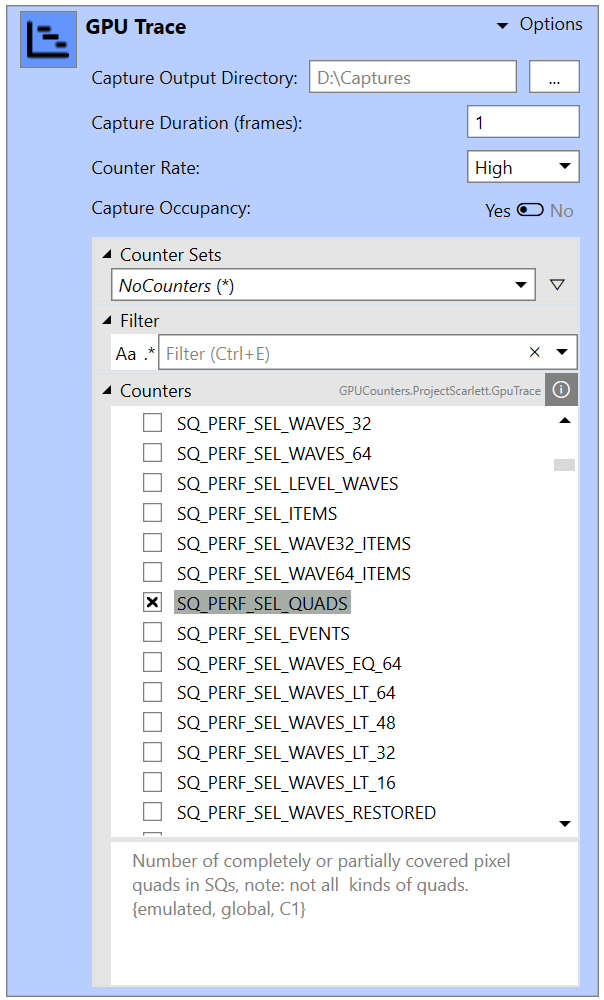

Pour obtenir d’autres descriptions de compteurs, cliquez sur n’importe quel bloc du GPU ou compteur dans l’interface de sélection des compteurs.

Glossaire

Terme	Description
CB	Color Block. Mélange et sortie de la couleur des pixels.
CU	Compute Unit. Composée de deux SIMD.
DB	Depth Stencil Block. Test et sortie de la profondeur et du gabarit des pixels.
EA	Memory Access Efficiency Arbiter
GE	Geometry Engine
GL1A	Graphics Level1 Arbiter. Gère l’arbitrage pour le GL1C.
GL1C	Graphics Level1 Cache. Partagé par tous les clients d’un SA.
GL2A	Graphics Level2 Arbiter. Gère l’arbitrage pour le GL2C.
GL2C	Graphics Level2 Cache (aussi appelé TCC). Toutes les données provenant de la mémoire sont accessibles par le GL2.
MC	Memory Controller
MDC	Metadata Cache
PA	Primitive Assembler
SIMD	Single Instruction Multiple Data. Exécute les vagues de nuanceur.
SA	Shader Array. Composé de WGP sur XBOX Series X	S ou de CU sur XBOX One.
SC	Scan Converter
SE	Shader Engine. Composé de SA.
SQ	SeQuencer. Unité principale de planification des instructions dans le système de nuanceurs.
SQC	SeQuencer Caches. Contient à la fois le cache d’instructions (I $) et le cache de données pour l'accès de l'unité scalaire (D$ ).
SU	Setup Block. Reçoit les données de vertex des primitives.
SX	Shader X-bar. Commutateur crossbar d’export des nuanceurs vers le CB et le DB.
TCP	Texture Cache Pipe. Cache L0 d’un WGP.
TCA	Texture Cache Artiber. Gère l’arbitrage pour le TCC.
TCC	Texture Cache Channel
UCP	User Clip Plane
VTE	Viewport Transform Engine
WGP	Work Group Processor. Composé de 2 CU. (XBOX Series X	S uniquement)

Voir aussi

GPU Trace Capture Analyser les performances du GPU PIX

​SQTT

​Qu’est-ce que l’occupation?

​Context rolls

​SPM

​Ensembles de compteurs

​Voir aussi

SQTT

Qu’est-ce que l’occupation?

Context rolls

SPM

Ensembles de compteurs

Voir aussi
