PIX GPU 計時 - XBOX Game Development Documentation

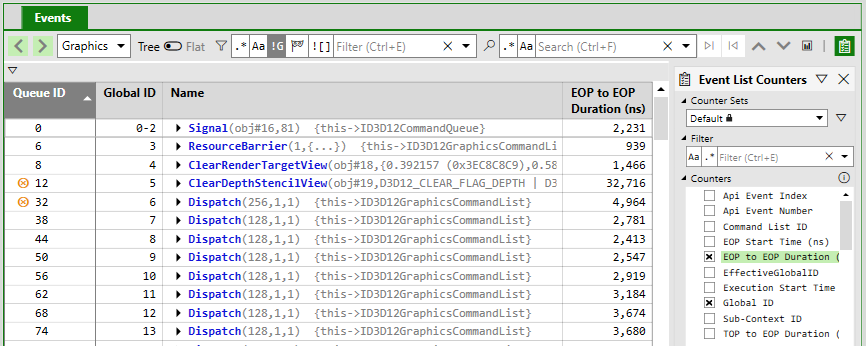

PIX 會在 Events 檢視中顯示每個全域 ID 的計時。預設為 EOP to EOP Duration，您可以從 Events 檢視工具列開啟 Event List Counters 面板，以取得其他計時計數器。

計數器	描述
EOP to EOP Duration	從上一個項目的 EOP (管線結束) 時間戳記到此項目之 EOP 時間戳記的時間。平行執行的工作項目看起來會比單獨執行時更短。
TOP to EOP Duration	從此項目的 TOP (管線開始) 時間戳記到此項目之 EOP 時間戳記的時間。由於 GPU 爭用，平行執行的工作項目看起來會比單獨執行時更長。
EOP Start Time	上一個項目的 EOP 時間戳記。
Execution Start Time	此項目的 TOP 時間戳記。

何時收集計時？

PIX 會在開始分析並收集佔用率資料時收集計時。收集佔用率會帶來一些分析額外負荷，因此在 XBOX Series X|S 主機上分析的擷取有兩種收集資料的模式。您可以從 Events 檢視與 Timeline 檢視在這兩種模式之間切換。

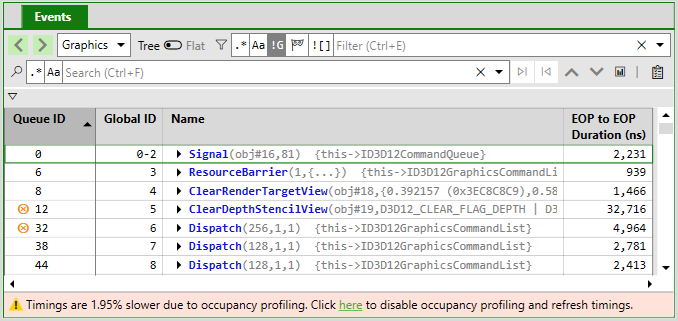

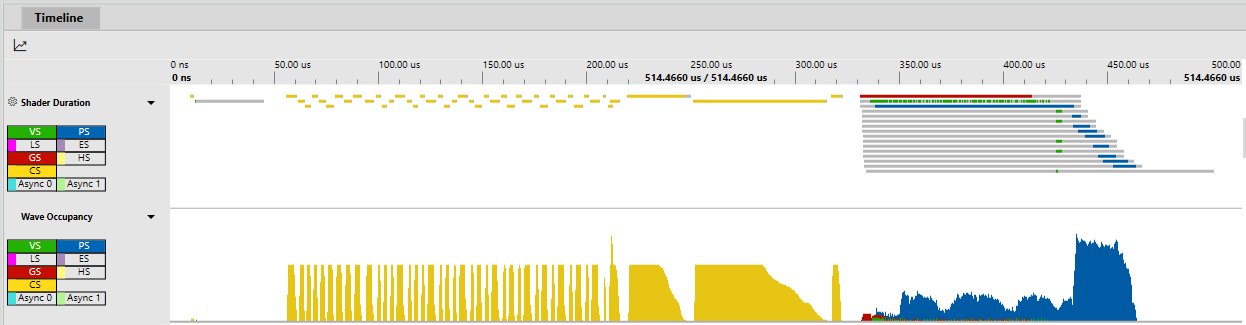

預設模式會在擷取的單次播放中同時收集佔用率資料與計時資料。佔用率資料填入後，分析額外負荷會回報在 Events 檢視中。如果您想查看整個擷取中的佔用率 (波、執行緒、VGPR、LDS 等)，此模式很實用。

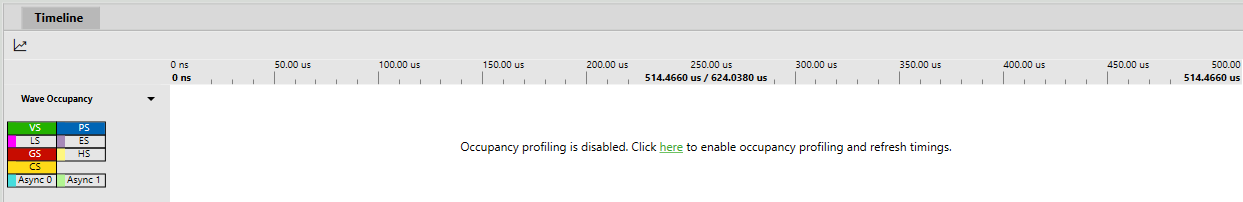

第二種模式不會收集佔用率資料，以盡可能測量最準確的計時。

Dr. PIX 與 Shader Trace 等各種功能會在主機上播放擷取，同時啟用或停用硬體功能。這可能導致計時與 Events 檢視的計時略有不同，或每次執行之間略有差異，但執行之間有些微差異是預期中的情況。
