PIX 能夠根據硬體使用率顯示 GPU 瓶頸。GPU 擷取的 Timeline 檢視會將這些瓶頸與擷取中的事件對齊顯示，而 Dr. PIX 檢視則會針對可設定的全域 ID 範圍顯示這些瓶頸。

瓶頸時間軸

瓶頸時間軸使用串流效能計數器 (SPM) 收集各個區塊的硬體計數器，並將其與對應硬體區塊的最大速率比較。您可以將滑鼠指標停留在瓶頸名稱上，查看您執行分析之硬體的最大速率。

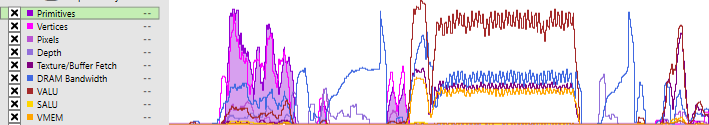

GPU 瓶頸時間軸的影像

Dr. PIX 瓶頸

Dr. PIX 會比較各個區塊的忙碌時間與畫面播放總時間。這些瓶頸會以忙碌時間百分比顯示。

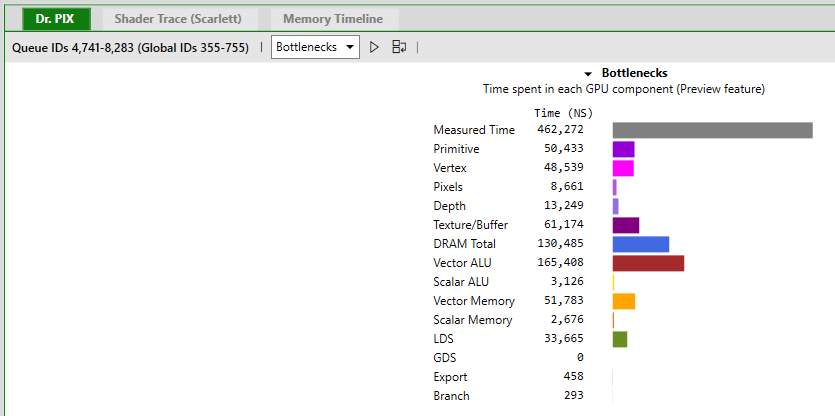

以長條圖顯示之畫面播放瓶頸的影像

瓶頸描述

瓶頸	描述
Primitives	輸入至基本型別組合器 (PA) 的基本型別數目。使用 PERF_PAPC_PA_INPUT_PRIM。
Vertices	處理的頂點數目。使用 GE_PERFCOUNT_SEL_SPI_VSVERT_VALID + GE_PERFCOUNT_SEL_SPI_ESVERT_VALID + GE_PERFCOUNT_SEL_SPI_LSVERT_VALID + GE_PERFCOUNT_SEL_SPI_HSVERT_VALID。
Pixels	從著色器匯出 (SX) 傳送至深度區塊 (DB) 的像素數目。使用 SX_PERF_SEL_DB0_HALF_QUADS + SX_PERF_SEL_DB1_HALF_QUADS。
Depth	每個時脈進行深度測試的像素數目。
Texture Buffer Fetch	對 UTCL0 發出的紋理要求數目。使用 TCP_PERF_SEL_UTCL0_REQUEST。
DRAM Bandwidth	每個時脈讀取與寫入的 DRAM 位元組總和。使用 GL2C_PERF_SEL_EA_RDREQ_DRAM_32B + GL2C_PERF_SEL_EA_WRREQ_DRAM_32B。
VALU	向量 ALU 指令忙碌的時脈數。使用 SQ_PERF_SEL_INST_CYCLES_VALU。
SALU	純量 ALU 指令。使用 SQ_PERF_SEL_INSTS_SALU。
VMEM	向量記憶體指令忙碌的時脈數。使用 SQ_PERF_SEL_INST_CYCLES_VMEM。
SMEM	純量記憶體指令。使用 SQ_PERF_SEL_INSTS_SMEM。
LDS	區域資料存放區指令忙碌的時脈數。使用 SQ_PERF_SEL_INST_CYCLES_LDS。
GDS	全域資料存放區指令忙碌的時脈數。使用 SQ_PERF_SEL_INST_CYCLES_GDS。
Export	匯出指令忙碌的時脈數。使用 SQ_PERF_SEL_INST_CYCLES_EXP。
Branch	分支指令。使用 SQ_PERF_SEL_INSTS_BRANCH。
