Goulots d'étranglement du GPU dans PIX - XBOX Game Development Documentation

PIX peut afficher les goulots d’étranglement du GPU en fonction de l’utilisation du matériel. La vue Timeline de la capture GPU affiche ces goulots d’étranglement alignés sur les événements de la capture, tandis que la vue Dr. PIX les affiche pour une plage configurable de Global IDs.

Chronologie des goulots d’étranglement

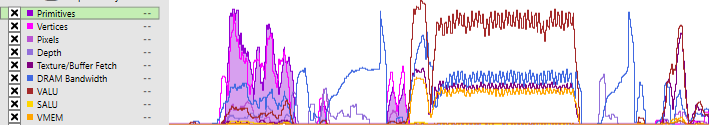

La chronologie des goulots d’étranglement utilise les compteurs de performances en streaming (SPM) pour collecter les compteurs matériels de différents blocs et les compare au débit maximal du bloc matériel correspondant. Vous pouvez pointer sur le nom d’un goulot d’étranglement pour afficher le débit maximal du matériel sur lequel vous effectuez l’analyse.

Goulots d’étranglement Dr. PIX

Dr. PIX compare le temps pendant lequel différents blocs étaient occupés au temps total de relecture de l’image. Ces goulots d’étranglement sont affichés sous forme de pourcentage du temps d’occupation.

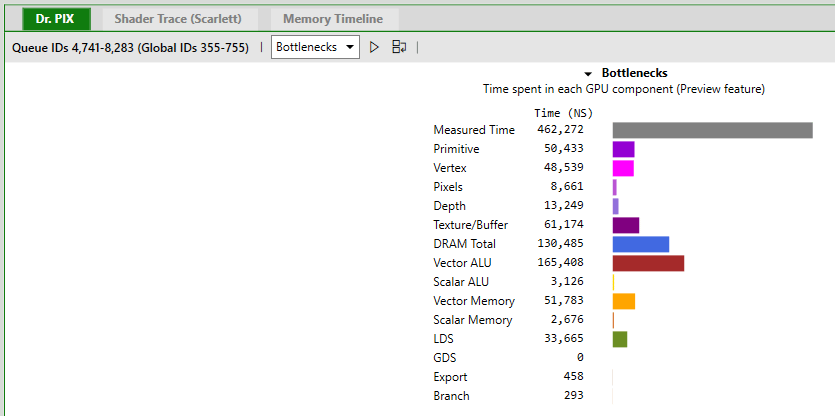

Image des goulots d'étranglement de relecture de l'image affichés sous forme de graphique à barres

Descriptions des goulots d’étranglement

Goulot d’étranglement	Description
Primitives	Nombre de primitives entrant dans l’assembleur de primitives (PA). Utilise PERF_PAPC_PA_INPUT_PRIM.
Vertices	Nombre de vertex traités. Utilise GE_PERFCOUNT_SEL_SPI_VSVERT_VALID + GE_PERFCOUNT_SEL_SPI_ESVERT_VALID + GE_PERFCOUNT_SEL_SPI_LSVERT_VALID + GE_PERFCOUNT_SEL_SPI_HSVERT_VALID.
Pixels	Nombre de pixels provenant de l’export des nuanceurs (SX) vers le bloc de profondeur (DB). Utilise SX_PERF_SEL_DB0_HALF_QUADS + SX_PERF_SEL_DB1_HALF_QUADS.
Depth	Nombre de pixels soumis au test de profondeur par cycle d’horloge.
Texture Buffer Fetch	Nombre de requêtes de texture adressées à UTCL0. Utilise TCP_PERF_SEL_UTCL0_REQUEST.
DRAM Bandwidth	Octets DRAM lus et écrits combinés par cycle d’horloge. Utilise GL2C_PERF_SEL_EA_RDREQ_DRAM_32B + GL2C_PERF_SEL_EA_WRREQ_DRAM_32B.
VALU	Cycles d’horloge d’occupation des instructions ALU vectorielles. Utilise SQ_PERF_SEL_INST_CYCLES_VALU.
SALU	Instructions ALU scalaires. Utilise SQ_PERF_SEL_INSTS_SALU.
VMEM	Cycles d’horloge d’occupation des instructions de mémoire vectorielle. Utilise SQ_PERF_SEL_INST_CYCLES_VMEM.
SMEM	Instructions de mémoire scalaire. Utilise SQ_PERF_SEL_INSTS_SMEM.
LDS	Cycles d’horloge d’occupation des instructions Local Data Store. Utilise SQ_PERF_SEL_INST_CYCLES_LDS.
GDS	Cycles d’horloge d’occupation des instructions Global Data Store. Utilise SQ_PERF_SEL_INST_CYCLES_GDS.
Export	Cycles d’horloge d’occupation des instructions d’export. Utilise SQ_PERF_SEL_INST_CYCLES_EXP.
Branch	Instructions de branchement. Utilise SQ_PERF_SEL_INSTS_BRANCH.
