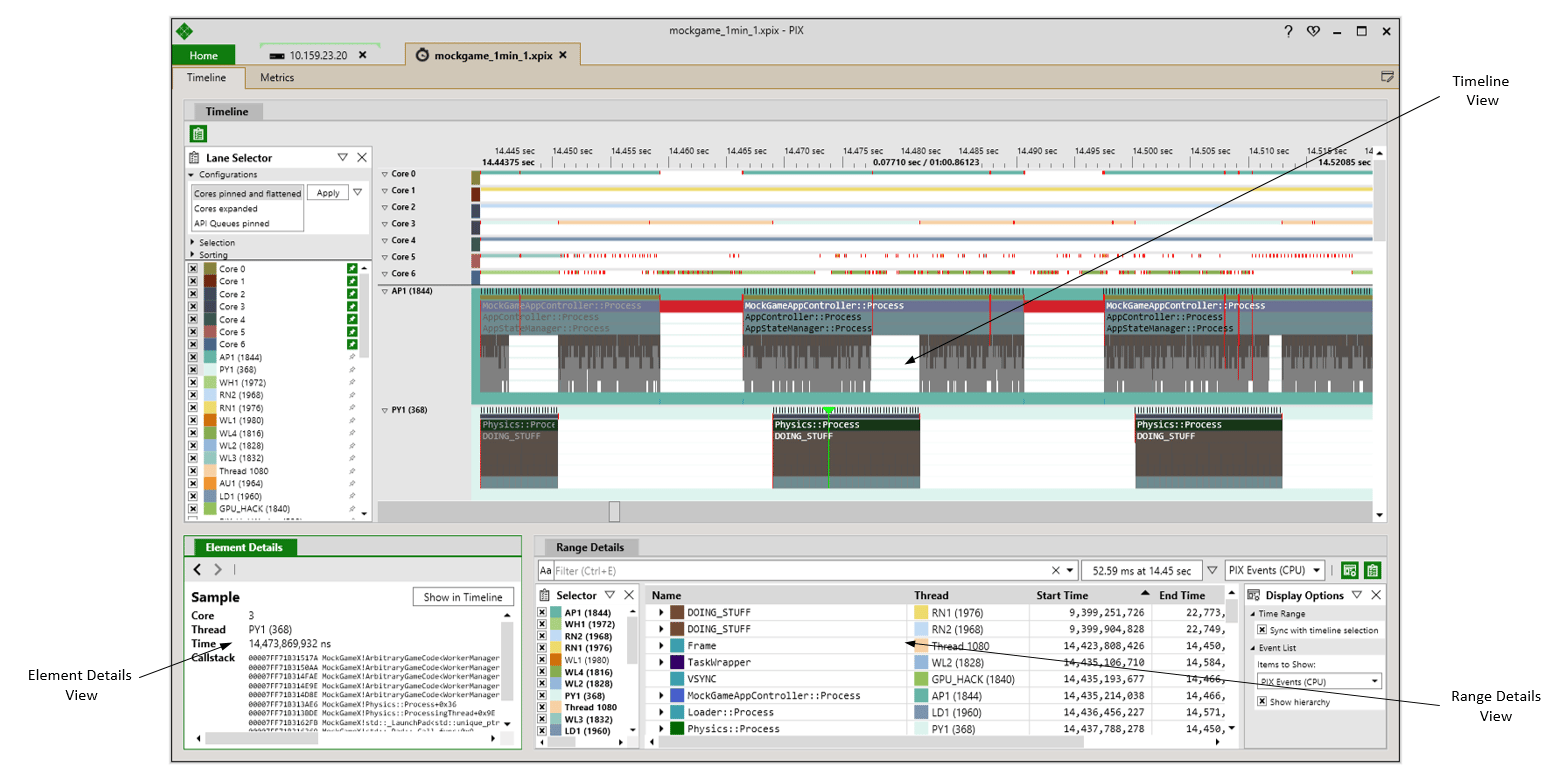

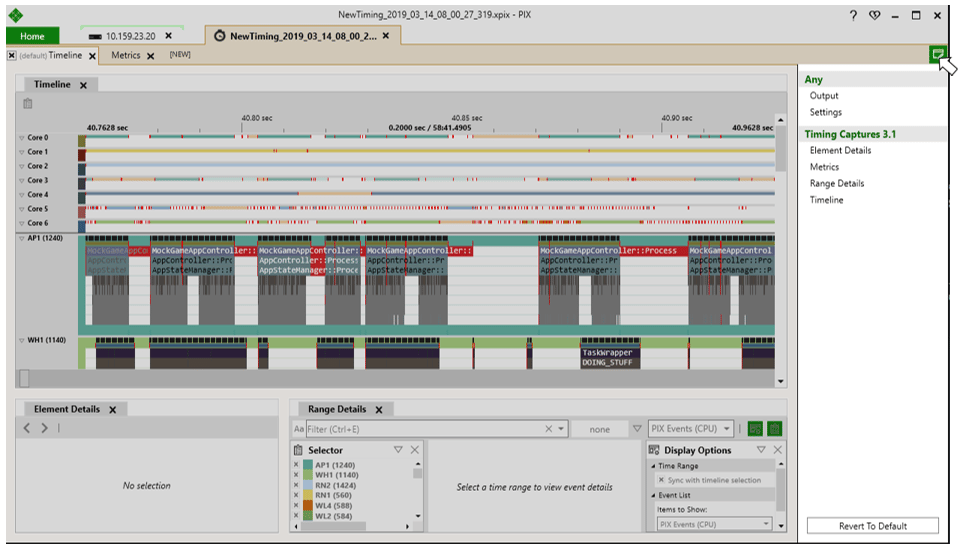

O layout de janela padrão que o PIX usa para as guias de conexão de dispositivo e para cada tipo de captura pode ser personalizado. Cada layout consiste em um conjunto de exibições. Por exemplo, o layout padrão de uma New Timing capture inclui uma exibição Timeline, uma exibição Range Details e uma exibição Element Details. Layout padrão no PIX para uma New Timing capture O conjunto de exibições presentes em um layout, junto com seus locais na interface, pode ser alterado. Mover algumas exibições para um segundo monitor é um motivo comum para personalizar o layout das exibições. Você deve entrar em um modo de edição de exibições para alterar o conjunto de exibições e seus locais em um layout. Para entrar no modo de edição, selecione o ícone Views no canto superior direito do layout. Quando o ícone Views é selecionado, é aberto um painel que exibe o conjunto de exibições disponíveis nesse layout. O conjunto de exibições é dividido em duas categorias: as exibições que podem ser adicionadas a qualquer layout e as exibições que só podem ser adicionadas ao layout que você está editando no momento. Modo de edição de exibições do PIX Para adicionar uma exibição ao layout, selecione a exibição desejada na lista e arraste-a para o novo local na interface. Durante o arraste, aparece um controle de posicionamento que oferece opções de como a exibição deve ser fixada no layout. Para separar completamente uma exibição (por exemplo, para arrastá-la para outra janela), solte a exibição fora do controle de posicionamento. No modo de edição de exibições, qualquer exibição existente pode ser movida selecionando sua guia de cabeçalho e arrastando-a. Para excluir uma exibição existente, selecione o X na guia de cabeçalho. Configurando uma exibição no PIX Para voltar ao layout padrão do PIX, selecione o botão Revert to Default no painel de edição de exibições. Veja a seguir algumas dicas para configurar suas exibições.

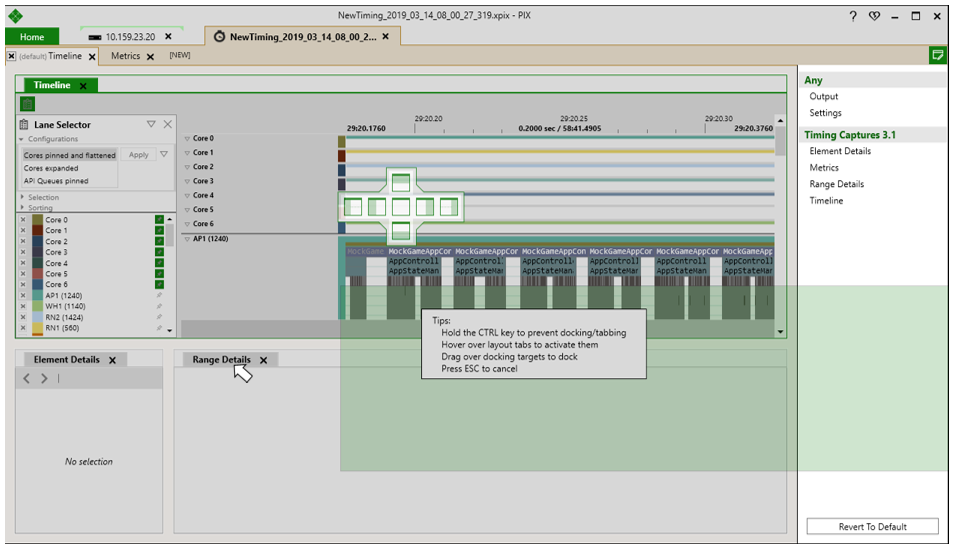

  • Para impedir o encaixe/agrupamento em guias, selecione e mantenha pressionada a tecla Ctrl.
  • Para ativar as tabelas de layout, passe o mouse sobre elas.
  • Para encaixar, arraste a exibição sobre os destinos de encaixe.
  • Para cancelar, selecione a tecla Esc.

​
