Dans PIX, différentes zones permettent de trouver diverses informations sur l’état, les API et les ressources.

Appels d’API

Comme d’habitude, les appels d’API se trouvent dans la vue Events.

RSSetShadingRateImage(ID3D12Resource *image);
RSSetShadingRate(D3D12_SHADING_RATE baseShadingRate, _In_reads_opt(2) D3D12_SHADING_RATE_COMBINER* combiners);

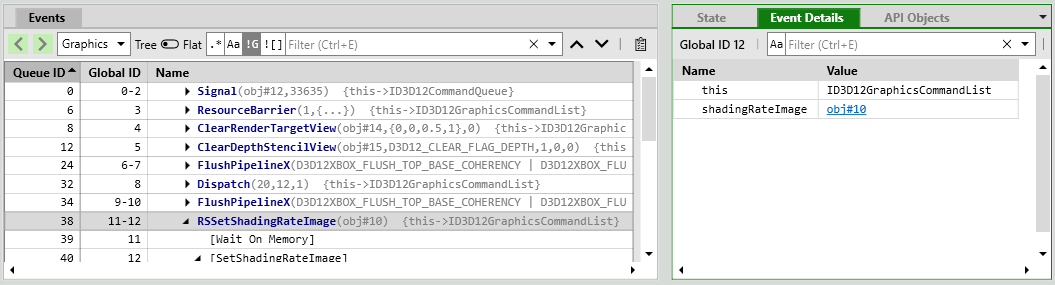

Pour afficher les arguments d’un appel d’API, consultez la vue Event Details, comme illustré dans la figure suivante.

État du GPU

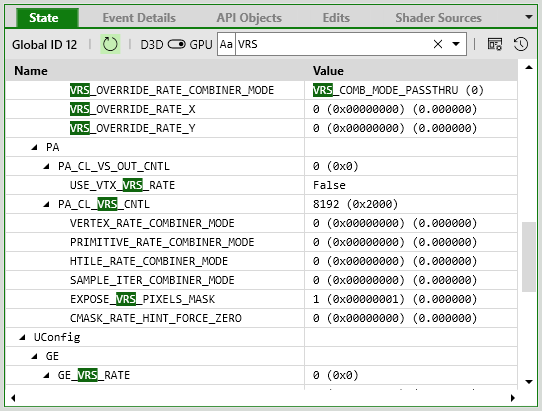

Plusieurs registres peuvent être consultés pour déterminer la configuration VRS actuelle, comme illustré dans la figure suivante.

Vue GPU State de PIX pour l'ombrage à taux variable

Registre	Champ	Description
CB_COLOR0_ATTRIB3 CB_COLOR1_ATTRIB3 CB_COLOR2_ATTRIB3 CB_COLOR3_ATTRIB3 CB_COLOR4_ATTRIB3 CB_COLOR5_ATTRIB3 CB_COLOR6_ATTRIB3 CB_COLOR7_ATTRIB3	VRS_RATE_HINT_ENABLE	Active l’écriture de l’indication de taux VRS dans la surface CMask de la cible de rendu correspondante. Ignoré dans tout mode de fonctionnement du CB autre que NORMAL. Ignoré en rétrocompatibilité. Empêche l’utilisation de l’effacement rapide CMask lorsqu’il est effectivement activé.
VGT_DRAW_PAYLOAD_CNTL	EN_VRS_RATE	Active le taux VRS par appel de dessin à partir de GE_VRS_RATE.
GE_VRS_RATE	RATE_X RATE_Y	Taux x ou y de l’ombrage à taux variable par appel de dessin.
DB_RENDER_OVERRIDE2	FORCE_VRS_RATE_FINE	Force le plafonnement du taux d’ombrage pour qu’il ne soit pas plus grossier que 1x1.
DB_HTILE_SURFACE	VRS_HTILE_ENCODING	Spécifie l’encodage du taux VRS pour HTile.
DB_SPI_VRS_CENTER_LOCATION	CENTER_X_OFFSET_1X1 CENTER_Y_OFFSET_1X1 CENTER_X_OFFSET_2X1 CENTER_Y_OFFSET_2X1 CENTER_X_OFFSET_1X2 CENTER_Y_OFFSET_1X2 CENTER_X_OFFSET_2X2 CENTER_Y_OFFSET_2X2	X-Offset 1x1 : décalage signé sur 4 bits par rapport au centre du pixel dans la direction x, pour les rendus au taux 1x1. Y-Offset 1x1 : décalage signé sur 4 bits par rapport au centre du pixel dans la direction y, pour les rendus au taux 1x1. X-Offset 2x1 : décalage signé sur 4 bits par rapport au centre du pixel grossier dans la direction x, pour les rendus au taux 2x1. Y-Offset 2x1 : décalage signé sur 4 bits par rapport au centre du pixel grossier dans la direction y, pour les rendus au taux 2x1. X-Offset 1x2 : décalage signé sur 4 bits par rapport au centre du pixel grossier dans la direction x, pour les rendus au taux 1x2. Y-Offset 1x2 : décalage signé sur 4 bits par rapport au centre du pixel grossier dans la direction y, pour les rendus au taux 1x2. X-Offset 2x2 : décalage signé sur 4 bits par rapport au centre du pixel dans la direction x, pour les rendus au taux 2x2. Y-Offset 2x2 : décalage signé sur 4 bits par rapport au centre du pixel dans la direction y, pour les rendus au taux 2x2. Pour tous les décalages signés mentionnés précédemment, la plage va de -8/16 à 7/16.
DB_VRS_OVERRIDE_CNTL	VRS_OVERRIDE_RATE_COMBINER_MODE VRS_OVERRIDE_RATE_X VRS_OVERRIDE_RATE_Y	Override Combiner Mode : contrôle la façon dont le taux de remplacement modifie le taux de rendu. 0 : aucun remplacement 1 : taux de rendu = taux de remplacement 2 : taux de rendu = min(taux de rendu, taux de remplacement) 3 : taux de rendu = max(taux de rendu, taux de remplacement) 4 : taux de rendu = saturate(taux de rendu + taux de remplacement) Override Rate X : taux d’ombrage VRS dans la direction x pour l’étape de remplacement, encodé en complément à deux sur 2 bits. Override Rate Y : taux d’ombrage VRS dans la direction y pour l’étape de remplacement, encodé en complément à deux sur 2 bits.
PA_CL_VS_OUT_CNTL	USE_VTX_VRS_RATE	Utilise les taux VRS produits par l’étape Vertex Shader (dans le canal z de VS_OUT_MISC_VEC).
PA_CL_VRS_CNTL	VERTEX_RATE_COMBINER_MODE PRIMITIVE_RATE_COMBINER_MODE HTILE_RATE_COMBINER_MODE SAMPLE_ITER_COMBINER_MODE EXPOSE_VRS_PIXELS_MASK CMASK_RATE_HINT_FORCE_ZERO	Vertex Rate Combiner Mode : contrôle la façon dont le taux VRS par vertex est calculé à partir du taux VRS basé sur l’état et du taux de vertex exporté. Primitive Rate Combiner Mode : contrôle la façon dont le taux VRS par primitive est calculé à partir du taux VRS de primitive exporté et du taux de vertex. HTile Rate Combiner Mode : contrôle la façon dont le taux VRS de chaque tuile est calculé à partir du taux VRS de la primitive et du taux VRS encodé dans le HTile. Sampler Iter Combiner Mode : contrôle la façon dont le taux VRS de la tuile est combiné à la valeur fournie dans l’état PS_ITER_SAMPLES pour former le taux utilisé pour le rendu. Expose VRS Pixels Mask : contrôle la façon dont le masque d’entrée de nuanceur d’un pixel grossier est généré. CMask Rate Hint Force Zero : met à zéro le taux VRS des tuiles rendues dans CMask.
GL2C_CM_CTRL2	VRS_DISABLE	Lorsque la valeur est un, désactive les fonctionnalités VRS dans DCC.

Ressources VRS

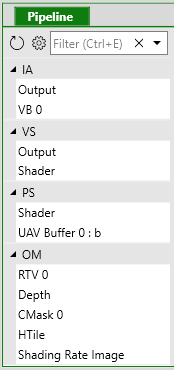

Pour afficher le taux VRS par vertex, sélectionnez VS Output dans la liste des ressources, comme illustré dans la figure suivante. L’image de taux d’ombrage est visible à l’étape OM lorsqu’elle est utilisée.

Liste des ressources de PIX pour VS Output
